一、概述

　　斷路器(以下簡稱開關)導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試?；芈冯娮铚y試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

　　二、安全措施

　　1、操作者應具備一般電器設備或儀器的使用常識。

　　2、使用本儀器前要認真閱讀使用說明書。

　　3、對儀器的調整維修必須由專業人員進行，不要自行處理。

　　4、儀器應避免劇烈震動，避免高溫和陽光直射。

　　5、本儀器為測量純電阻回路設計，不得測量感性回路。

　　6、測試中不能拆除測試線。

　　7、儀器接地線必須接好

　　三、性能特點

　　1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。

　　2、測試電流來自高精度的開關式恒流電源，無需人工調節，測試迅速準確。

　　3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

　　4、測試速度快。

　　5、長時間工作，設有過熱保護電路，儀器可靠穩定。

　　6、操作簡便，重量輕。

　　四、技術指標

　　1、測試電流：

　　2、測量范圍：

　　3、最小分辨率：0.01μΩ

　　4、準確度：1%±0.5μΩ

　　5、輸出電壓：最大5V

　　6、工作方式：可設置輸出時間

　　7、電源：AC220V±10%50Hz

　　8、消耗功率：

　　9、使用溫度：-20℃～40℃

　　10、相對濕度：≤80%RH，不結露

　　11、重量:

　　五、儀器操作及功能介紹

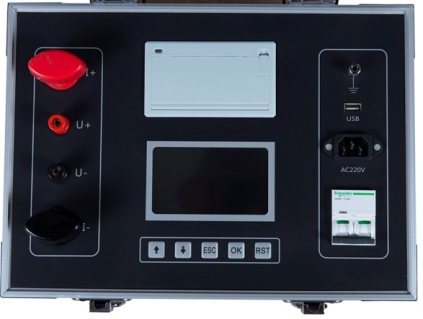

　　回路電阻測試儀儀器面板如圖一所示：

　　1、電源：電源插座和開關內帶保險倉和電源濾波器，為整機電源的控制、保護和濾波器件。

　　2、I+、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。

　　3、U+、U-：為試品電壓信號的輸入端子。

　　4、顯示器：顯示測試結果，接觸電阻值和輸出電流值。

5、復位鍵：整機初始化，儀器處在準備狀態。

　　6 ：儀器的保護接地端。

　　圖一 回路電阻測試儀面板

　　六、測試與操作方法

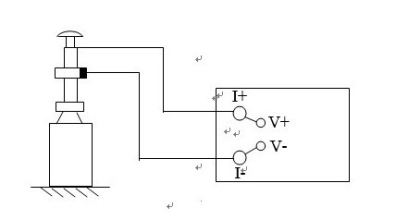

　　1、接線方法：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I+、I-接線柱扭緊，細的電壓線接到對應的U+、U-接線柱扭緊，兩把夾鉗夾住被測試品的兩端。

　　圖二 測試接線圖

　　注意：測試鉗的全部連接面應與試品可靠接觸

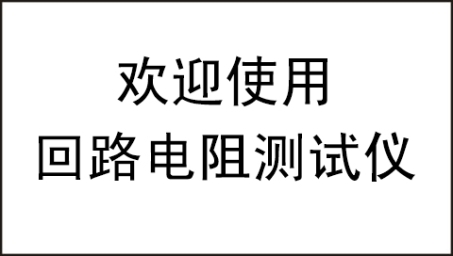

　　2、開機界面：打開電源開關，顯示屏上會顯示如圖三界面，停留大約數秒會自動跳過進入主界面。

　　圖三 開機界面

　　圖四鍵盤

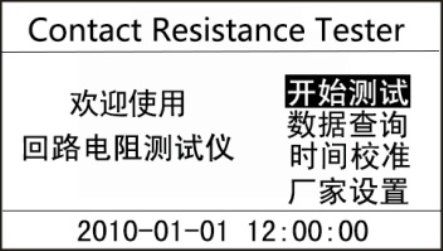

3、主界面：主界面顯示如圖五。按鍵選擇功能，按OK鍵進入功能菜單。

　　圖五 主界面

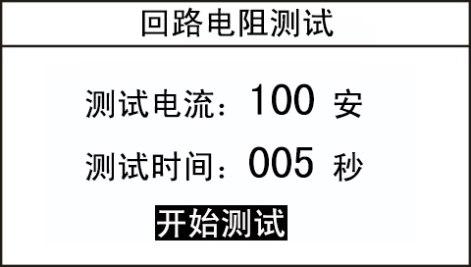

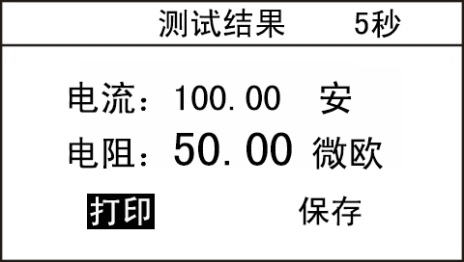

4.測試：主界面選擇開始測試后，進入電流選擇界面如圖六，按OK鍵選擇測試電流或測試時間，鍵選擇測試電流或設置測試時間，請參考相應的量程范圍，選擇合適的電流。按ESC退回主界面，開始測試按鈕反顯時，按OK鍵開始測試，同時提示“正在測試……”。測試結果顯示如圖七，按鍵選擇打印或者保存，按ESC鍵退回主界面。本儀器具有自動停止測試功能。根據設置時間測試會自動停止。同樣，按鍵選擇打印或者保存，按ESC退回主界面。

　　圖六

　　圖七

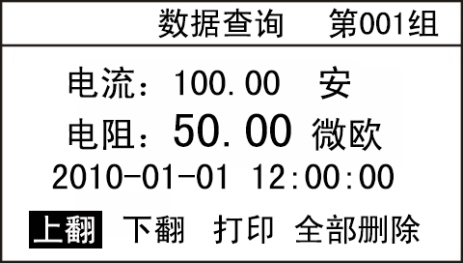

5.數據查詢：主界面選擇數據查詢后，進入查詢界面如圖八。按鍵選擇確認功能，按ESC鍵退回主界面，按OK鍵執行所選功能。

：用于翻頁。

　　打?。捍蛴?shù)據查詢中保存的測試結果。

　　清空數據：刪除所有已保存的測試結果。

　　當數據存滿時，會提示“存儲空間已滿”。請按RST鍵返回主界面。

　　圖八

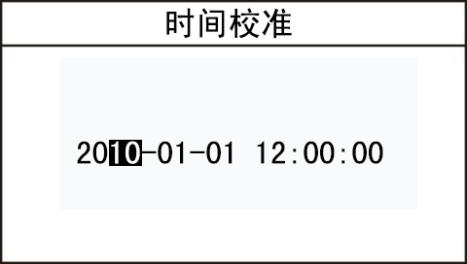

　　6.時鐘校準：在主界面選擇時鐘校準后，進入時鐘校準界面。

　　圖九

鍵用于修改所選位的數值。

　　按OK鍵，光標向右移動，當移動到最后一位即“秒”位時，再次按OK鍵，修改的時間將保存。

　　按ESC鍵，光標向左移動，當移動到第一位即“年”位時，再次按OK鍵，修改的時間將不保存。

　　7.廠家設置：該選項為廠家人員調試和設置使用，顧客請勿隨意操作。

　　8.復位：測試完畢后，按RST鍵，儀器輸出電流將斷開，這時顯示屏回到初始狀態，可重新接線，進行下次測量或拆下測試線與電源線結束測量。

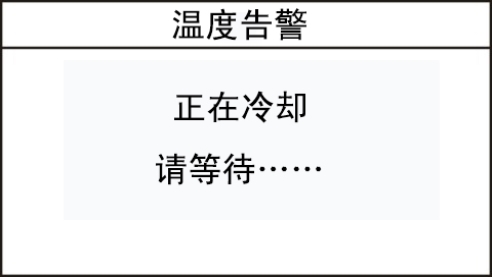

　　9.溫度報警：當儀器內部溫度過高時，界面會彈出“溫度告警，正在冷卻，請等待……”，同時蜂鳴器會報警，此時應等儀器溫度恢復正常以后才能繼續使用。

　　圖十

　　附錄一：接觸(回路)電阻基本知識

　　1、什么叫接觸電阻?

　　接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。

　　2、斷路器接觸電阻有哪幾部分組成?

　　由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。

　　3、斷路器接觸電阻不合格的原因?

　　—開斷較大短路電流時觸頭燒壞。

　　—因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。

　　—斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。

　　—長期運行使彈簧變形，使接觸壓力下降。

　　—機械部分長期操作后引起的機械磨損。

　　—對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面?；蛴椭衅‰s質，動、靜觸頭之間因開斷短路電流后殘留的微粒碳質、金屬粉末，使接觸電阻增大。

　　4、影響接觸電阻的因素?

　　— 材料性質：硬度、化學性質、金屬化合物的機械強度與電阻率。

　　— 接觸形式：點接觸、線接觸、面接觸。

　　— 接觸面狀況：當接觸面形成氧化膜時(銀例外)，氧化膜比金屬本身的電阻要大得多。

　　—接觸壓力。

　　—接觸表面的粗糙度。

　　附錄二：斷路器導電接觸(回路)電阻標準參考值

　　七、標準配置
