一、概要說明

　　電力系統中的試驗現場，由于停電檢修或者新建變電站未能投運，都會造成現場試驗缺少試驗所用的工頻電源，為滿足現場試驗的需要，經常會使用發電機發電來供電，自帶發電機發電往往發出的電壓不穩，頻率也不一定是純正50HZ正弦波，而許多試驗儀器對電源電壓穩定性及頻率要求較高。電壓不穩，頻率不是50HZ等都會造成試驗結果不準確，甚至儀器因電源不穩被損壞。即使在變電站有電的情況下，有時現場取電也比較麻煩，要布較長電纜、需要接線、測試點離取電點距離較遠、電纜不夠長以及現場工作電源受各種因素干擾造成嚴重的諧波等原因，同樣會影響工作效率及試驗的準確性。為此，我們?yōu)榱诉m應電力系統現場實際工作的需要，研制了一款大容量便攜式工頻試驗電源，本電源采用大容量鋰電池組為供電電源，經逆變器轉換輸出純50HZ正弦波，電壓為穩定的交流220V，不但解決了現場試驗所需電源，同時還可作為其他野外作業的備用電源。

　　二、性能特點

　　1、高性能、帶載能力強:本電源采用美國先進逆變技術，供電質量高，適應各種負載，比如馬達、空調、電鉆、日光燈、氣體燈等家電設備，通信設備，工業設備。

　　2、高可靠:采用先進技術和冗余設計，并配置工頻變壓器,由CPU控制，選用優質元器件精心制造，性能穩定，可靠性高。

　　3、保護完善:具有輸入過欠壓保護;輸出過載、過流、短路保護;整機過溫保護等，可以抗拒大電流啟動負載沖擊。

　　4、界面友好:LCD/LED顯示:工作狀態、市電電壓、輸出電壓，電池電壓、頻率、負載率、故障等信息清晰明了;并且有聲光故障報警、指示故障等功能。

　　5、操作簡單:智能開關機，自動化程度高，操作方便。

　　6、充電能力強:機內裝有自控充電技術的大電流充電器，充電速度快，浮充電壓穩定,當采用外置蓄電池時，可以用本電源為其充電，充電電流可以0-70A可調節,三階段充電(恒流充電(恒流階段) → 恒壓充電 (恒壓階段) → 浮充 (恒壓階段)) ，從而有效保護蓄電池，所以本電源同時又是一臺高可靠的蓄電池充電機。

　　7、結構簡潔:機內功能部件采用模塊化設計，結構簡潔，維護方便。

　　8、效率高,節能:空載電流小,在沒有負載情況下節約能源。

　　9、智能電池管理:智能電池監測管理系統，加強電池監測，延長電池壽命和利用率。直流供電電路下限保護設計，當直流電源低于保護電壓，逆變器將自動關閉。

　　三、本機的工作原理示意圖

　　工頻電壓輸出原理：

　　電池充電原理：

　　四、技術參數

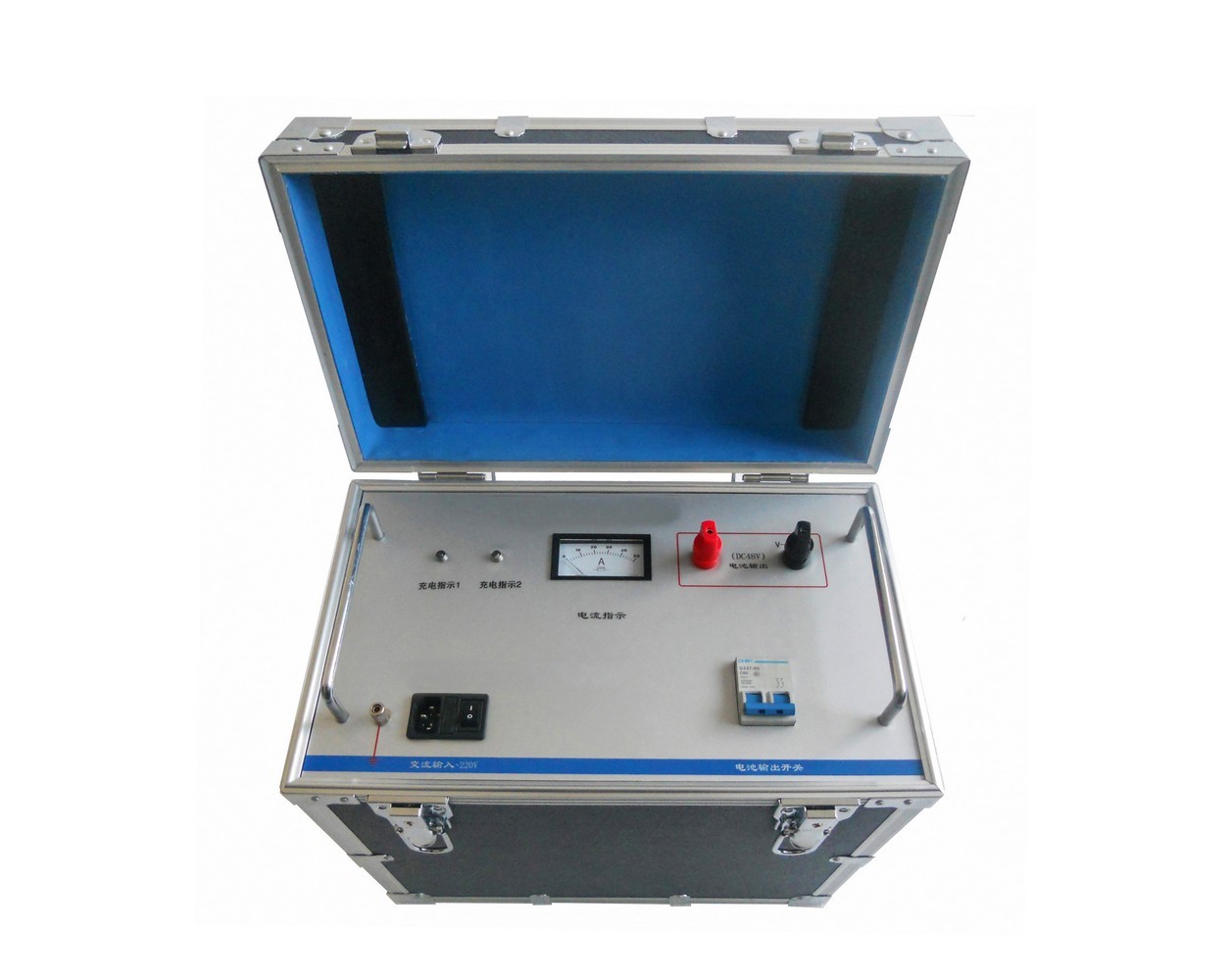

　　五、系統介紹

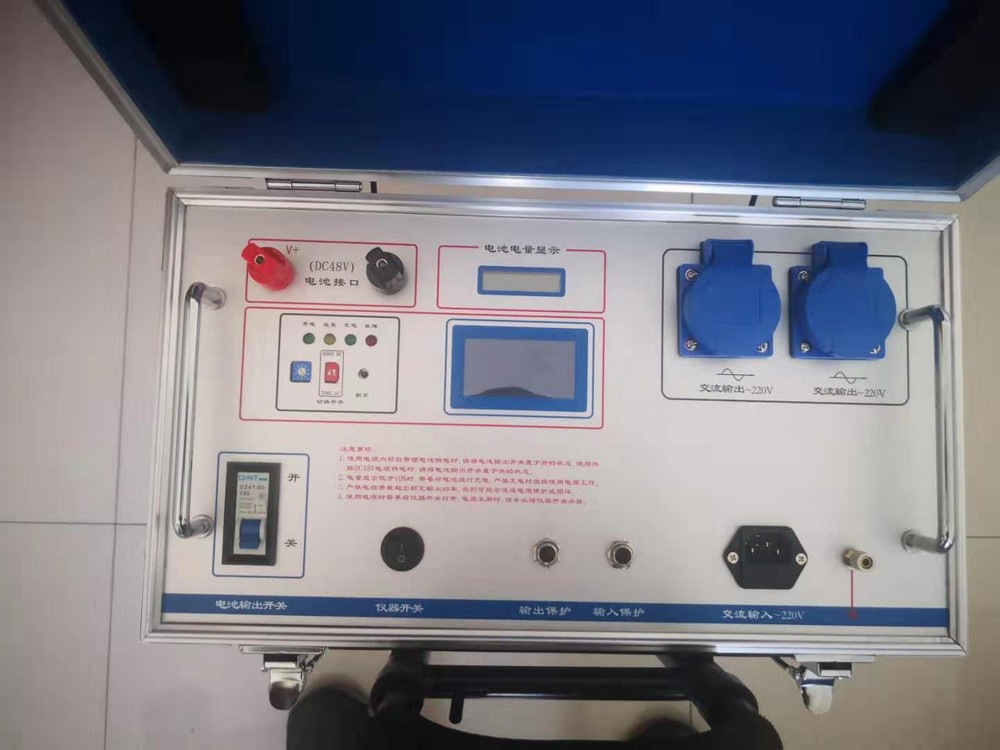

　　電源面板示意圖

　　開機狀態下液晶顯示內容(循環顯示)

　　六、操作說明

　　1、逆變輸出：首先打開電池輸出開關，然后再打開模式開關(正常情況選擇正常開機模式)，電源左側指示燈逆變指示燈變亮，當液晶顯示電壓輸出為~220V時，可插上試驗儀器電源線，打開儀器進行試驗。

　　2、當內部電池供電電壓低于正常電壓或儀器無法開機后，如果需要選用外接備用電池箱時，可將電池輸出開關關閉，將外部電池與本電源通過專用連接線接V+接V+，V-接V-，接好后，然后再打開模式開關，以后操作與1相同。

　　3、內部電池充電：將電源線插到交流輸入開關上，打開輸入開關，電源右側指示燈變?yōu)榧t燈，開始對內部電池充電，當電池充滿，充電完成時，充電指示燈變?yōu)榫G燈。

　　七、注意事項：

　　1、報警提示說明>

　　2、確認輸入直流電源電壓范圍是否符合要求即+15% ，電壓極性是否正確。

　　3、確認負載設備電壓等級，功率應不大于額定輸出功率。

　　4、運行環境應在通風良好、溫度范圍0至45度環境使用，應遠離明火源以及日光直射的位置。不能在結露，灰塵環境下運行。在使用過程中有一定的發熱量屬正常現象、但要保持安裝環境的通風散熱、干凈清潔，特別不能阻塞通風孔。

　　5、確認多功能正弦波逆變器地線可靠連接，線徑應符合安全使用條件，連接線盡可能縮短。

　　6、請保存好本說明書，作為日后參閱。
