一、產品概述

　　無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償?shù)囊?，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下安全隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的安全性。

　　針對現場的實際情況，我公司經過攻關，最終研制出一種利用新試驗方法進行測量的儀器電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。

　　二、注意事項

　　1、使用本儀器前一定要認真閱讀本操作說明書，并檢查接線無誤、接地良好。

　　2、本儀器在室內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃的環境。

　　3、儀器應避免劇烈振動。

　　4、儀器的維修、護理和調整應由專業人員進行。

　　5、高精度鉗形CT為本儀器測量的關鍵部件，受損后對測試數據有很大的影響，在使用過程中需謹慎，要輕拿輕放，不能從高空掉落或者摔、碰、擠、壓。

　　6、在測量完畢并退出測量狀態后，關閉儀器電源，方可將接線拆除。

　　7、鉗形CT航空插頭接到儀器面板“電流”航空插座端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“→”的一端朝向電容方向夾在電容器引入端上，否則測試的相位角不正確。選擇自動測試時電流鉗接入方向必須正確，否則所測出的試品類型不正確。

　　8、用戶應及時為儀器充電(至少每月為儀器充電一次)，否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。

　　三、功能特點

　　1、多用途，多數據：本儀器可在不拆線情況下測量成組并聯電容器的單個電容(單相電容及三相電容均能測量)，同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用要求。測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、容量、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的品質。

　　2、交/直流兩種供電方式：現場有無市電均可使用。

　　3、更加直觀的人機交互：儀器采用240*128彩色液晶帶背光的液晶顯示屏，白天夜間均能清晰觀察，中文菜單提示，操作簡便。

　　4、不掉電時鐘和日期顯示。

　　5、不掉電數據存儲：可存儲50組測試數據。

　　6、熱敏打印機：打印輸出，快速、靜音。

　　7、過流保護功能：電源輸出短路不會損壞儀器。

　　8、自動測量功能：能自動識別試品類型(電容、電感、電阻)。

　　四、技術指標

　　輸出電壓：～2V/～20V(自動選擇)

　　輸出電流：　≤10A

　　測量范圍： 電容：0.1uF～2000uF

　　電感：0.1mH～10H

　　電阻：50mΩ-20000Ω

　　電流：1mA～20A

　　電壓: 0～AC25V

　　容量范圍：0～20,000 kvar

　　測量精度 ： 電容：±(1%+5字)

　　電感：±(1%+5字)

　　電流：±(1%+5字)

　　電壓：±(1%+5字)

　　容量：±(1%+5字)

　　分 辨 率： 電壓：0.1mV

　　電流：0.1mA

　　電容：0.1nF

　　電感：0. 1mH

　　五、使用條件

　　環境溫度-10～40℃

　　環境濕度≤80%RH

　　工作電源AC220V±10%

　　電源頻率50±1Hz

　　儀器功率250W

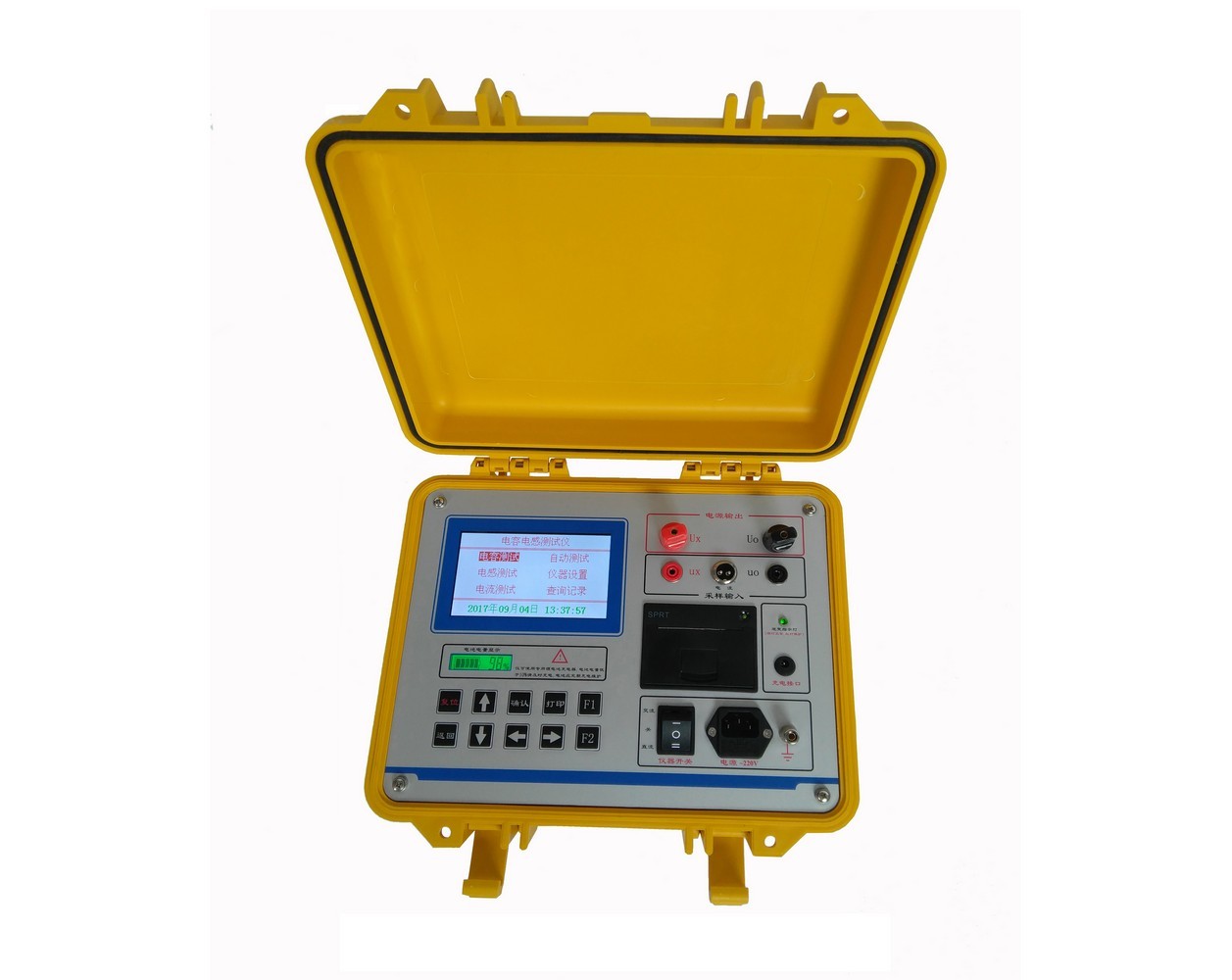

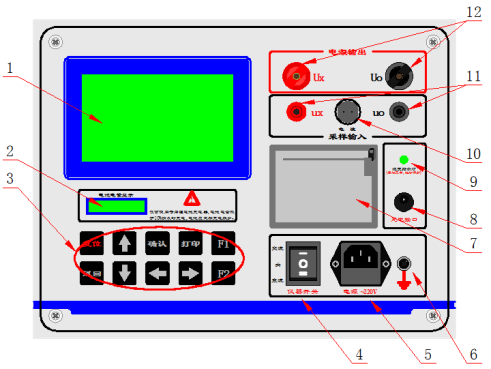

　　六、面板介紹

　　1、彩色液晶屏：240×128點陣彩色液晶屏，帶LED背光，顯示操作提示及測量數據，更加人性化的交互界面。

　　2、電池電量顯示：當儀器選擇直流工作方式時，顯示儀器電池的剩余電量，方便用戶了解電池狀態。

　　3、按鍵

　　F1、F2功能鍵:在儀器操作過程中按界面提示表示不同的功能。

　　復位鍵:按此鍵整機復位,回到初始狀態。

　　確認鍵:請參考本說明書：界面介紹及操作方法。

　　返回鍵:請參考本說明書：界面介紹及操作方法。

　　向上鍵:向上移動光標，在儀器的使用過程中根據顯示屏提示操作。

　　向下鍵:向下移動光標，在儀器的使用過程中根據顯示屏提示操作。

　　向左鍵:向左移動光標，在儀器的使用過程中根據顯示屏提示操作。

　　向右鍵:向右移動光標，在儀器的使用過程中根據顯示屏提示操作。

　　4、儀器開關：選擇儀器供電方式并開機。

　　-：選擇交流供電方式并開機(需要外接220V市電);

　　○：關閉儀器;

　　=：選擇直流供電方式并開機(儀器內部自帶鋰電池組)。

　　5、電源插座：交流工作方式的整機電源輸入接口，接AC220V±10%，50Hz電源，插座帶保險。

　　6、接地柱：用于儀器接地，保護用戶人身安全，并且保護儀器。

　　7、打印機：熱敏打印機，輸出測試數據。

　　8、充電接口：當儀器顯示電池電量低于10%時，或長時間不使用時，應通過充電接口給儀器電池充電。

　　9、逆變指示燈：當電池開關打開，逆變電路工作，逆變指示燈亮。正常情況下，逆變指示燈呈綠色;出現故障時，呈紅色。

　　10、電流輸入：電流鉗采樣信號接入口。

　　11、Ux、Uo：電源電壓輸出端(接測試線的粗線);

　　12、ux、uo：電壓引入端(接測試線的細線);

　　七、界面介紹及操作方法

　　1、接線

　　(1)單相電容的測量

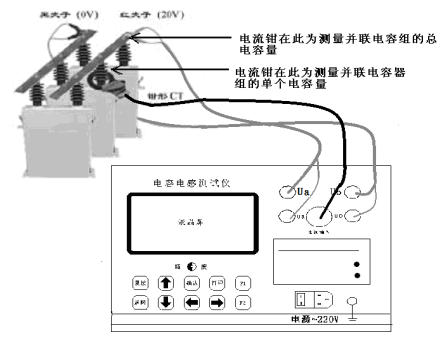

　　單相電容測試時，將紅測試線一端接在Ux、ux上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上。鉗形CT注意方向。

　　圖7-1

　　如果電容器組有多個單相電容需要測試，可以再測試完第一個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的最大特色。

　　(2)三相△型電容的測量

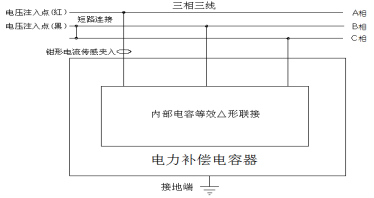

　　圖7-2為三相△形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。

　　圖7-2

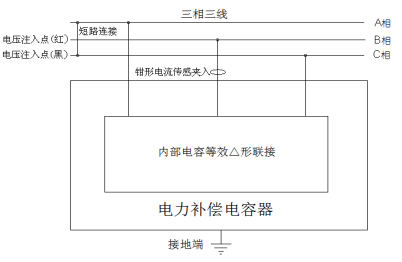

　　圖7-3為三相△形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。

　　圖7-3

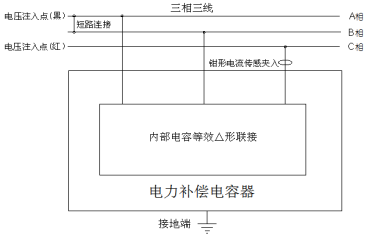

　　圖7-4為三相△形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

　　圖7-4

　　(3)三相Y型電容的測量：

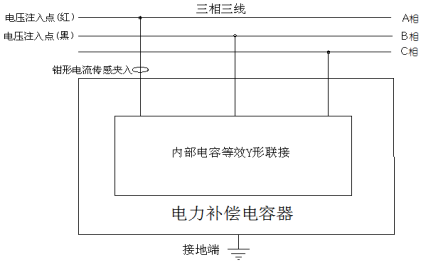

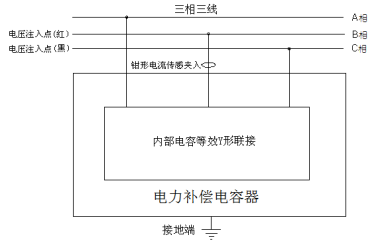

　　圖7-5為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。

　　圖7-5

　　圖7-6為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。

　　圖7-6

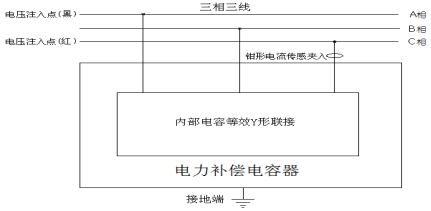

　　圖7-7為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。

　　圖7-7

　　(4)三相Yn型電容的測量：

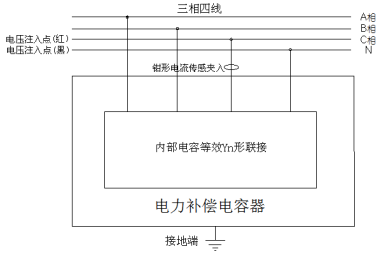

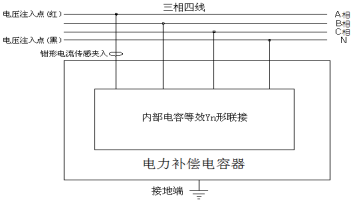

　　圖7-8為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。

　　圖7-8

　　圖7-9為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。

　　圖7-9

　　圖7-10為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

　　圖7-10

　　(5)三相III型電容的測量：

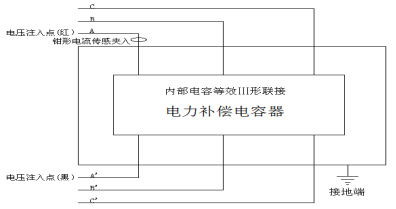

　　圖7-11為三相Ⅲ形A相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在A’線上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。B、C相連線方式相同。

　　圖7-11

　　Ⅲ形聯接被試電容接線圖

　　(6)電抗器電感的測量：

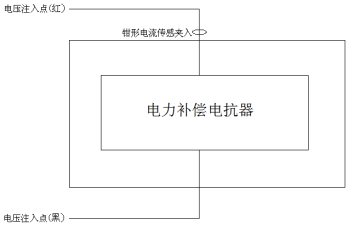

　　圖7-12為電感電抗測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排一端上、黑色夾子夾在另一端上，然后將電流測量線插在儀器接口上擰緊、鉗形CT應套在電抗器引線上方可測量，完成后轉下一接線。

　　圖7-12

　　2、操作介紹

　　(1)開機

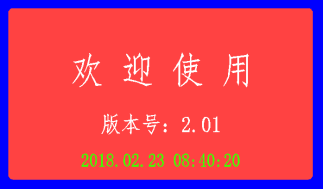

　　按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：

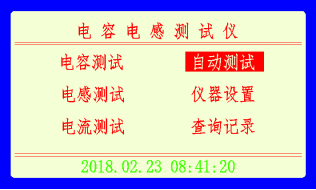

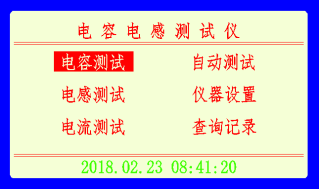

　　稍后液晶顯示主菜單。

　　(2)單相電容的測試

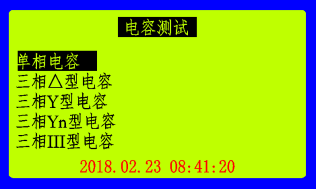

　　在主菜單畫面下，按↑↓鍵，選擇電容測試后，按確認鍵，進入電容測量設定畫面，如下圖所示：

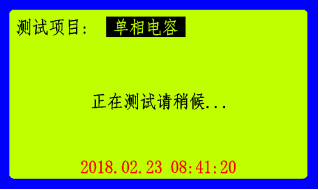

　　按↑↓鍵選擇單相電容，按確認鍵開始測試，屏幕顯示如下圖：

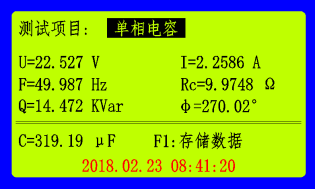

　　經過幾秒鐘時間，顯示測試結果如下圖所示：

　　如需打印數據，請按打印鍵，存儲數據請按F1鍵，如果還需測量同相電壓下的其他單相電容，可按返回鍵返回電容測試界面，將電流鉗夾到被測電容上，按確認鍵重新測量。

　　(3)三相電容的測試

　　進入電容測試界面：

　　在該界面，請按↑↓鍵選擇被測三相電容類型，此時屏幕會根據三相類型顯示當前需要測試哪一相，請根據所選擇的相接線。

　　以三相△型電容測試為例，請按↑↓鍵選擇三相△型電容：

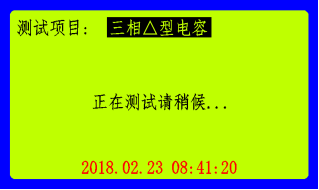

　　此時，屏幕會顯示：“三相△型電容ab(短接bc相)”測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，短接BC相。電流鉗夾在a相電容輸入端，注意電流鉗的方向，測試線輸入端分別與對應的接線柱相接，連接好后，按確認鍵進行該步測試，界面顯示如下：

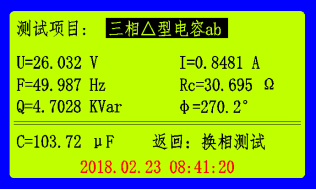

　　稍后顯示測試結果如下圖所示(此為測試三相△型電容ab相的結果)：

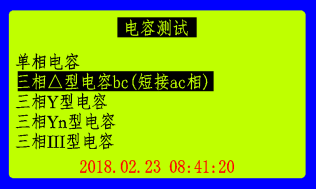

　　按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢?/p>

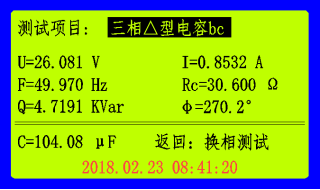

　　將測試線測試夾分別夾在B相和C相上，短接AC相。電流鉗夾在b相電容輸入端，注意方向。按確認鍵進行測試，測試結果顯示如下圖：

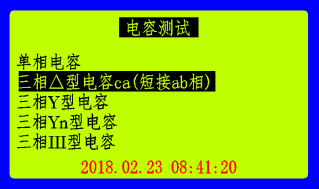

　　按返回鍵返回到電容選擇界面，屏幕顯示界面改變?nèi)缦拢?/p>

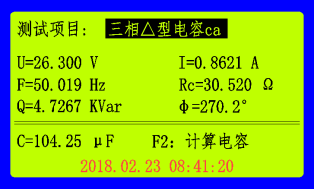

　　將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端，注意方向。按確認鍵進行測試，測試結果顯示如下圖：

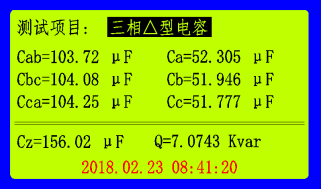

　　此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：

　　存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面。按返回鍵或復位鍵可回到主菜單。

　　其他連接類型的三相電容測試方法與上類同，此處不再贅述。

　　(4)電感測試

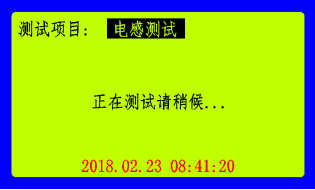

　　如需電感測試，接好測試線后，可在主菜單畫面下，按↑↓鍵，選擇電感測試后，按確認鍵進行測試顯示如下：

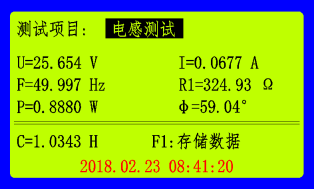

　　稍后顯示測試數據如下 ：

　　如果不知試品類型，可選擇自動測試方式進行測試

　　選擇自動測試時電流鉗接入方向必須正確，否則所測出的試品類型不正確。

　　(5)其他測試

　　電流測試、自動測試和以上測試類同，不在重復介紹。

　　(6)儀器設置

　　★電壓設置

　　在進行電容測試時，如需要正確測量電容的容量(千乏數)，一定要選擇合適的電壓等級。

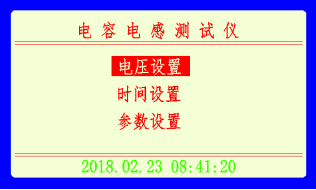

　　具體操作如下：在主菜單下選擇儀器設置，進入下圖界面，

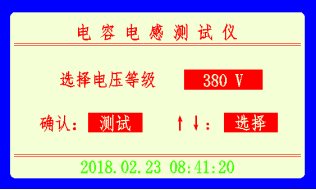

　　選擇電壓設置，按確認鍵進入顯示如下：

　　按↑↓鍵選擇正確的電壓等級，按確認鍵確認所選電壓等級并退出到上一級菜單。

　　★時間設置

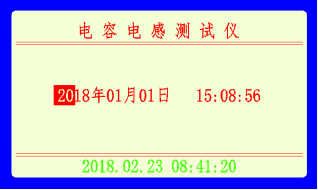

　　如果需要設置時間可在主菜單下選擇儀器設置→時間設置進入下級菜單，如下圖所示。按確認鍵進入設置界面如下：

　　按←→改變光標前后位置，按↑↓鍵改變光標處當前值的大小，設置完成可按復位鍵保存并返回主菜單。

　　★參數設置

　　參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

　　(7)查詢記錄

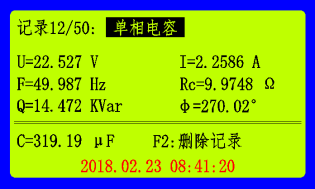

　　如果想查詢已存儲的記錄，可在主菜單下選擇查詢記錄，按確認鍵進入顯示如下：

　　按↑↓鍵查詢所需記錄，按打印鍵可打印當前記錄，如果要?jiǎng)h除記錄，可按F2鍵進行刪除，刪除完成后所有記錄均清零。按返回鍵或復位鍵可返回主菜單。

　　八、測試數據中各符號的含義：

　　⑴、I：被測電容(抗)器的電流有效值，單位為A(安培);

　?、?、U：被測電容(抗)器的電壓有效值，單位為V(伏特);

　?、恰：被測電容(抗)器的有功功率有效值，單位為W(瓦);

　?、?、F：輸出電源的當前頻率，單位為Hz(赫茲);

　?、伞c：被測電容器的容抗，單位為Ω(歐姆);

　?、省l：被測電抗器的感抗，單位為Ω(歐姆);

　?、恕z：被測試品的阻抗，單位為Ω(歐姆);

　?、?、C:被測試電容器的電容值，單位為uF(微法);

　　⑼、Cab：被測三相電容器的AB相電容值，單位為uF(微法);

　?、?、Cbc：被測三相電容器的BC相電容值，單位為uF(微法);

　?、稀ca：被測三相電容器的CA相電容值，單位為uF(微法);

　?、?、Ca：被測三相電容器的A相電容值，單位為uF(微法);

　?、?、Cb：被測三相電容器的B相電容值，單位為uF(微法);

　?、摇c：被測三相電容器的C相電容值，單位為uF(微法);

　?、?、Cz：被測三相電容器總的電容值，單位為uF(微法);

　　⒃、L：被測電抗器的當前測量電感值，單位為H(亨);

　?、?、Ф：被測試品的電壓與電流之間的相位角，單位為o(度)

　　(18)、Q：被測電容器的容量，單位Kvar或Mvar

　　(19)、R：被測試品的電阻值，單位為Ω(歐姆);

　　九、電池充電說明

　　當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變?yōu)榧t燈，開始對儀器電池進行充電。當充電指示燈變?yōu)榫G燈時說明電池充電完成，這時可以拔掉充電器。

　　注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池?fù)p壞，屬于人為原因，本公司不負責免費更換。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務(收取成本費)。

　　十、產品成套性：

　　用戶收到儀器后，按照儀器的成套說明，開箱檢查
