一、概述

　　直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了該款直流電阻測試儀。該儀器具有體積小、重量輕、攜帶方便、輸出電流大、量程寬、內部鋰電池供電等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電提示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。

　　二、安全措施

　　1、使用本儀器前一定要認真閱讀本手冊。

　　2、操作者應具備一般電氣設備或儀器的使用常識。

　　3、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

　　4、避免劇烈振動。

　　5、對儀器的維修、維護和調整應由專業人員進行。

　　6、測試完畢后一定要先按復位鍵，等放電報警聲響結束后，方可關閉電源，再拆除測試線。

　　7、測試過程中，禁止移動測試夾和關斷供電線路。

　　三、性能特點

　　1、體積小，重量輕，方便攜帶。

　　2、整機由高速單片機控制，自動化程度高，操作簡便。

　　3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。

　　4、保護功能完善，性能更可靠。

　　5、具有放電聲響報警，放電指示清晰，減少誤操作。

　　6、不掉電時鐘及不掉電存儲器，可永久保存數據，存儲數據可達上千條。

　　7、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。

　　四、技術指標

　　1、輸出電流：10A、5A、1A、200mA、40mA、<5mA、自動檔。

　　2、量程：100Ω～100kΩ (<5mA檔)

　　0.3Ω～200Ω(40mA檔)

　　0.1Ω～40Ω(200mA檔)

　　0.06Ω～5Ω(1A檔)

　　0.03Ω～1Ω(5A檔)

　　0～0.2Ω(10A檔)

　　0～100kΩ (自動檔)

　　3、準確度：0.2%

　　4、分辨率： 0.1μΩ

　　5、工作溫度：-10～40℃

　　6、環境濕度：<80%RH，無結露

　　7、體積：長230mm寬150mm高80mm

　　五、系統介紹

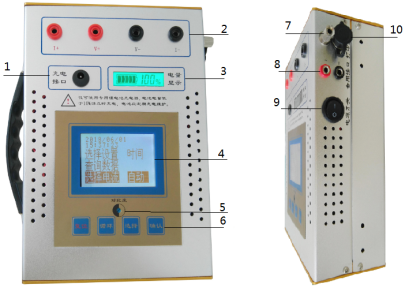

　　儀器面板見圖一

　　圖一

　　1、充電接口：為儀器內置電池的充電端口。

　　2、I+、I-：電流輸出端子，紅色是正極，黑色是負極。

　　V+、V-：電壓輸入端子，紅色是正極，黑色是負極。

　　3、電量顯示：顯示電池剩余電量(如果外接備用電池時顯示備用電池電量)。(當選用大電流測試時，顯示電量降低很快，停止測試后會迅速恢復，這是因為大電流測量會拉低電池輸出電壓，斷開電流后電量顯示又恢復正常，這是正?，F(xiàn)象。)

　　4、顯示器:128*64點陣液晶顯示屏，顯示菜單、電流和電阻值等。

　　5、對比度:可調整顯示字符的對比度。

　　6、復位鍵:按下此按鍵本機處于初始狀態，可對輸出電流進行預置。

　　循環鍵:按此鍵光標在主菜單循環滾動。

　　選擇鍵: 本機復位后，按此鍵進行電流預置。

　　確認鍵：輸出電流選擇完畢后按下此鍵，自動實現全部測試過程;測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。

　　7、接地柱：儀器外殼接地，保護設備和人身安全。

　　8、備用電池接口(備用電池可選配)：當需要長時間使用且無法及時

　　充電時，可選配備用電池，此處為預留備用電池接口。(請勿自行配備

　　外置電池，以免參數不匹配對儀器造成損傷。)

　　9、電源開關：執行開機/關機操作。當儀器內置電池電量用盡，使用外接電池時，接通電源即為開機，不用此開關控制開關機。

　　10、外置打印機接口(外置打印機可選配)：如需打印測試數據，可選配外置打印機，此處為預留接口。

　　六、測試與操作方法

　　1、接線

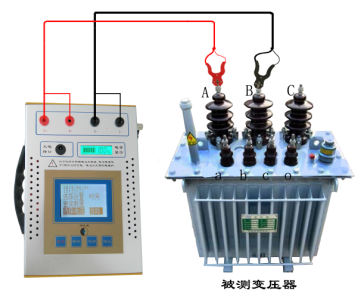

　　采用單相測量方法，測試線的粗線接電流端，細線接電壓端，見下圖

　　圖二

　　2、開機、測試、打印

　　開機后屏幕顯示歡迎界面

　　稍后顯示初始界面，如下圖

　　◆選擇電流：按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值(自動、10A、5A、1A、200mA、40mA、<5mA)。

　　◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”

　　稍后顯示“正在測試…”

　　幾秒后，就會顯示所測阻值，如下圖。

　　當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。

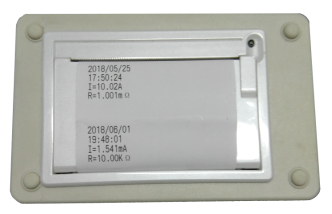

　　◆打?。猴@示測試結果后，長按選擇鍵可打印測試結果。

　　◆結束測試：測試完畢后，按復位鍵，儀器電源斷開，屏幕恢復初始狀態，重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

　　(注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。)

　　3、時間設置

　　在開機界面中，按循環鍵將光標移動到選擇設置——時間，如下圖：

　　按確認鍵可進入時鐘修改和查詢界面，如下圖：

　　在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。修改后按復位保存并退出。

　　4、數據查詢

　　開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢。

　　此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按選擇鍵打印當前數據，按復位退出查詢界面。

　　七、儀器自檢

　　如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：

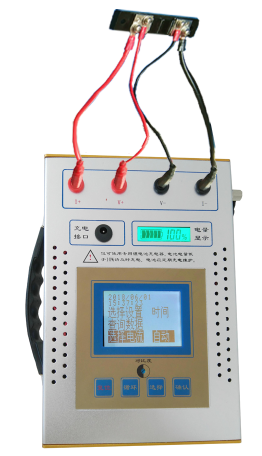

　　將標準電阻接至儀器的接線柱上，如下圖：

　　按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。

　　八、電池充電說明

　　當儀器長時間不用或使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套專用充電器，此時充電器上指示燈變?yōu)榧t燈，開始對儀器電池進行充電。當充電指示燈變?yōu)榫G燈時說明電池充電完成，這時可以拔掉充電器。

　　注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。

　　九、注意事項

　　1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。

　　2、測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。

　　3、在測量無載調壓變壓器，倒分接線前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。

　　4、有載調壓的變壓器測量高壓側繞阻電阻時，無需復位放電，可直接切換分接開關。切換分接開關后，為保證測試數據快速穩定，按確認鍵重新測試。

　　5、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。

　　6、用戶應及時為儀器充電(至少每月為儀器充電一次)，否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。

　　7、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或5A以下應急測試。

　　十、儀器成套性

　　十一、售后服務

　　儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務(收取成本費)。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
