一、概述

　　變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測調壓分接開關的各個位置接觸是否良好，引出線是否有斷裂，多股導線并繞是否有斷股等情況。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能，安全可靠。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。

　　二、安全措施

　　1、使用本儀器前一定要認真閱讀本手冊。

　　2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

　　3、避免劇烈振動。

　　4、對儀器的維修、維護和調整應由專業人員進行。

　　5、測試完畢后一定要先按復位鍵，等放電報警聲響結束后，方可關閉電源，再拆除測試線。

　　6、測試過程中，禁止移動測試夾和關斷供電線路。

　　三、功能特點

　　1、整機由高速單片機控制，自動化程度高，操作簡便。

　　2、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流，適合中小型變壓器和電壓互感器的直流電阻測量。

　　3、保護功能完善，性能更可靠。

　　4、具有放電聲響報警，放電指示清晰，減少誤操作。

　　5、響應速度快，測量數據穩定，測試過程中自動刷新數據。

　　6、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。

　　7、不掉電時鐘及不掉電存儲器，可永久保存數據。

　　8、熱敏打印機，高速、靜音。

　　四、技術指標

　　1、輸出電流：自動、5A、1A、200mA、40mA、<5mA

　　2、分辨率：0.1μΩ

　　3、量程： 100Ω～100KΩ(<5mA檔)

　　1Ω～500Ω(40mA檔)

　　100mΩ～100Ω (200mA檔)

　　5mΩ～20Ω(1A檔)

　　1mΩ～4Ω(5A檔)

　　0～100KΩ(自動檔)

　　4、準確度：0.2%

　　5、工作溫度：-10～40℃

　　6、工作濕度：<80%RH，不結露

　　五、系統介紹

　　儀器的面板見圖一

　　圖一

　　1、儀器開關： 執行儀器開機/關機操作。

　　2、電源插座：儀器外接電源接口，需接入AC220V，50HZ電源。

　　3、接地柱：儀器接地，保護設備及人身安全。

　　4、I+、I-：電流輸出端子，I+為輸出電流正，I-為輸出電流負。

　　5、V+、V-：電壓輸入端子，V+為電壓線正，V-為電壓線負。

　　6、打印機：微型打印機，打印輸出測試數據(選配)。

　　7、按鍵：執行儀器各種操作：

　　復位： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。

　　循環： 按此鍵光標在主菜單循環滾動。

　　選擇： 本機復位后，按此鍵進行電流預置;測試完成后，長按此鍵可打印輸出測試數據。

　　確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程;測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。

　　8、輝度調節：可通過其進行顯示屏輝度調節。

　　9、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。

　　六、測試與操作方法

　　1、接線

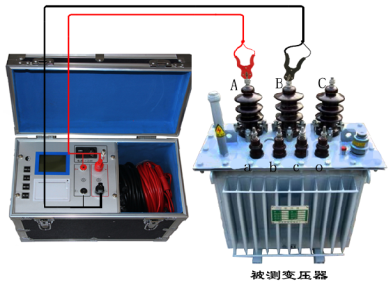

　　A：單相測量法，儀器接線見下圖：

　　將紅色測試線上的插片接到I+上，插桿接到V+上，測試鉗接到試品一端，

　　將黑色測試線上的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。

　　圖二

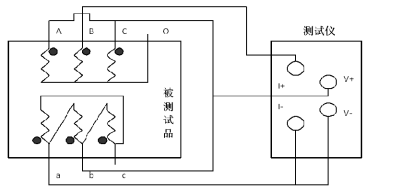

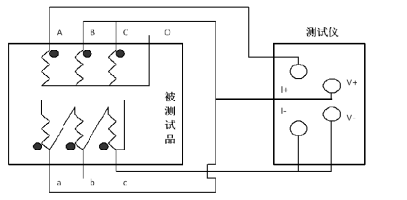

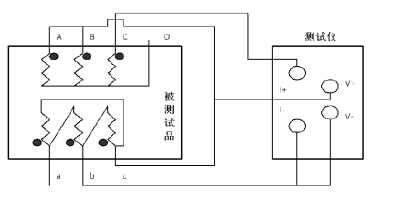

　　B、助磁法接線見圖三～五(適用于Y(N)-d-11聯接組別)。

　　圖三

　　圖四

　　圖五

　　對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的最大電流比較小，或者為了加快測量速度，可選擇助磁法測量。上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。

　　2、開機、測試、打印

　　開機后屏幕顯示歡迎界面

　　稍后顯示初始界面，如下圖

　　◆選擇電流：在初始界面，按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移動至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值(自動、5A、1A、200mA、40mA、<5mA)。

　　◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。

　　稍后顯示“正在測試…”。

　　幾秒后，就會顯示所測阻值，如下圖：

　　其中，R為實測電阻，Rt為折算電阻。

　　(折算溫度請參考本說明書：六、2溫度設置，如果不進行溫度設置，則默認為上一次設定值)。

　　當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。

　　◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。

　　◆結束測試：測試完畢后，按復位鍵，儀器電源斷開，屏幕恢復初始狀態，重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

　　(注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。)

　　3、溫度設置：

　　按循環鍵，將光標移至選擇設置，如下圖

　　此時按選擇鍵，滾動顯示不同的待選項(溫度、時間、參數、導出)。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：

　　通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵(上調)和選擇鍵(下調)來改變當前值。

　　根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。

　　4、時間設置

　　在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：

　　此時，按選擇鍵，將當前選項切換至?xí)r間，按確認鍵可進入時鐘修改界面，如下圖：

　　在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。修改后按復位保存并退出至初始界面。

　　5、數據查詢

　　開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢。

　　七、儀器自檢

　　1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。

　　2、測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。

　　3、在測量無載調壓變壓器，倒分接開關前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。

　　4、有載調壓的變壓器測量高壓側繞阻電阻時，無需復位放電，可直接切換分接開關。切換分接開關后，為保證測試數據快速穩定，按確認鍵重新測試。

　　5、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。

　　八、儀器自檢

　　如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：

　　將標準電阻接至儀器的接線柱上，

　　按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。

　　九、儀器成套性

　　十、售后服務

　　儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務(收取成本費)。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
