一、概述

　　直流電機片間電阻測試儀是直流電機檢測的專用設備，可通過對直流電機電樞片間電阻的檢測，有效檢測換向片與繞組的焊接是否良好，繞組是否有斷路、短路等不良現象。本儀器采用高精度恒流電源，是直流電機生產和維護的首選設備。

　　直流電機片間電阻的測試，是檢測定子線圈電阻平衡度的有效手段。電力設備預防性試驗規程中，對此試驗有專門規定。片間電阻測試儀，由恒流電源和電壓檢測電路及控制電路組成，輸出電流可調整，電流穩定，電壓數值由點陣液晶屏顯示，數據直讀，大大提高測量速度。

　　二、安全措施

　　1使用本儀器前必須認真閱讀本手冊。

　　2儀器使用避開雨淋、腐蝕氣體等場所。

　　3儀表應避免劇烈振動。

　　4對儀器的維修、調試應由專業人員進行。

　　5測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

　　6測量時若需切換不同電流檔位，一定要等放電指示報警音停止后，再切換檔位。

　　7在測試過程中，禁止移動測試電極和關斷供電線路。

　　三、性能特點

　　1整機由高速單片機控制，自動化程度高，操作簡便。

　　2采用高頻開關電源技術，輸出電流大，適合大中型直流電機測量。

　　3保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

　　4具有聲響放電報警，放電指示清晰，減少誤操作。

　　5采用立式機箱結構，便于現場使用。

　　6智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

　　7點陣式液晶，中文菜單，打印輸出。

　　四、技術指標

　　1、輸出電流：2.5A、5A、10A、20A、

　　2、量程：　2mV～20V

　　3、準確度：0.2%

　　4、分辨率：0.1mV

　　5、工作溫度：0～40℃

　　6、環境濕度：≤90%RH，無結露

　　7、工作電源：AC220V±10%，50HZ±1HZ

　　五、系統介紹

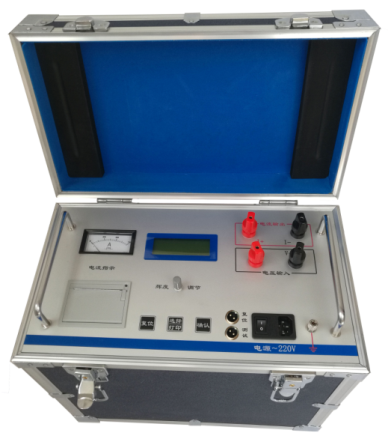

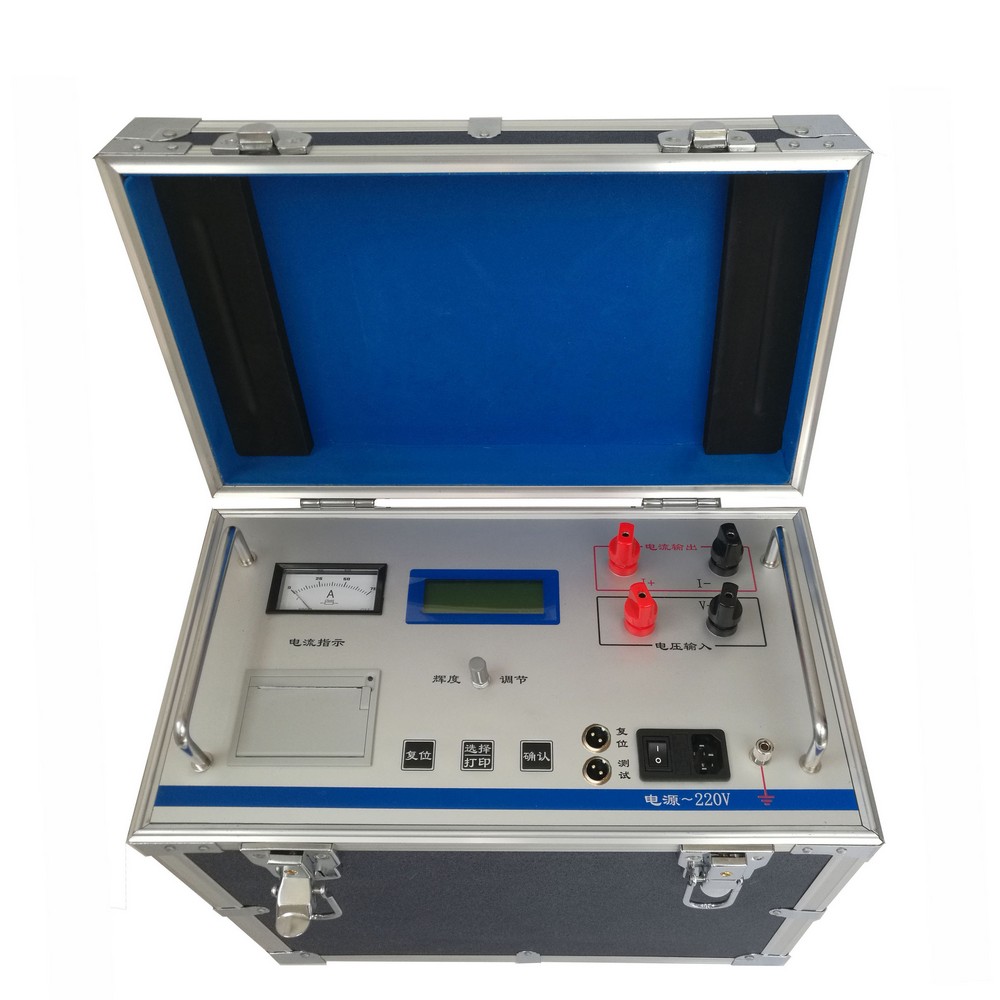

　　圖一

　　電源~220V：整機電源輸入口，帶有交流插座，保險和開關。

　　電流指示：指示輸出電流。

　　接地柱，為整機外殼接地用，屬保護地。

　　I+、I-輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。

　　V+、V-V+為電壓線正端，V-為電壓線負端。

　　復位、測試：遙控插孔，電流通斷指令輸入口，控制電流源的開啟與關閉。

　　顯示器：128×32點陣液晶顯示器，中文操作。

　　輝度調整：可調整顯示字符的對比度。

　　打印機：打印測量電壓值結果。

　　復位鍵：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。

　　選擇 鍵：選擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電壓值。

　　確 認鍵：選定電流后按此鍵，儀器進行測試，顯示電壓值后，按此鍵1-2秒可重新啟動，加快數據的穩定。

　　六、測試與操作方法

　　1、接線：把專用測試線與本機接線柱連接，連接牢固，同時把地線接好。

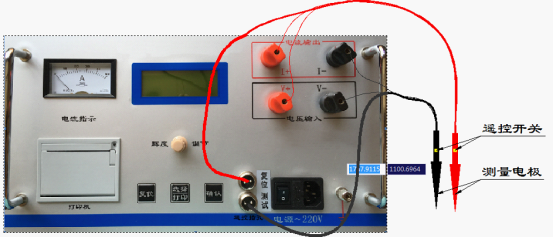

　　見圖二：

　　圖二

　　2、電流選擇：打開電源開關(開關上I為開，O為關)同時顯示屏上會顯示全部電流值，這時可通過選擇鍵對所測試品預置電流進行選擇，每按一下選擇鍵，光標會滾動在各電流值2.5A、5A 、10A、20A之間。

　　3、測試：當選擇好電流后，將兩個測量電極放置到被測的兩個片上，按下標有“測試”的遙控開關，或按主機的“確定”鍵，就開始測試，電流表頭同時指示所選電流值。當按下測試鍵后，顯示屏上顯示“正在充電”，過幾秒鐘之后，顯示“正在測試”，這時說明已充電完畢。進入測試狀態，幾秒后，就會顯示所測電壓值。

　　4、測試完畢后，按下表用“復位”的遙控開關，或按主機的“復位”鍵，儀器電源將切斷輸出，同時放電，音響報警，電流表回到零位，這時顯示屏回到初始狀態，放電音響結束后，可重新接線，進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

　　七、注意事項

　　1、測量過程中，切換下一組換向片前一定要復位，放電結束后，報警聲停止10秒鐘以上，方可切換待測換向片。

　　2、在拆線前，一定要等放電結束后，報警聲停止，最好等10秒鐘以上再進行拆線，以保證電荷完全釋放。

　　3、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。

　　4、測量過程中，若不小心使測量電極在換向片上滑動或脫離換向片，可能會打火放電，此屬正?，F(xiàn)象。

　　5、測量前，要注意換向片長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜。

　　八、儀器成套性

　　合 格 證 一張

　　保 修 卡 一張

　　接 地 線 一條

　　標 準電 阻 一個

　　裝箱單 一張

　　九、售后服務

　　儀器自購買之日起12個內，屬產品質量問題免費包修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
