一、概述

　　變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

　　二、安全措施

　　1、使用本儀器前必須認真閱讀本手冊。

　　2、儀器使用避開雨淋、腐蝕氣體等場所。

　　3、儀表應避免劇烈振動。

　　4、對儀器的維護、調試應由專業人員進行。

　　5、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

　　6、測量無載調壓變壓器，一定要等放電報警音停止后，再切換檔位。

　　7、在測試過程中，禁止移動測試夾和供電線路。

　　三、性能特點

　　1、自動化程度高，操作簡便。

　　2、采用高頻開關電源技術，輸出電流大，適合大中型變壓器直流電阻測量。

　　3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

　　4、具有聲響放電報警，放電指示清晰，減少誤操作。

　　5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

　　6、采用立式機箱結構，便于現場使用。

　　7、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

　　8、點陣式液晶，中文菜單。

　　9、熱敏打印機，高速、靜音，打印輸出測試結果。

　　四、技術指標

　　1、輸出電流：1A、2.5A、5A、10A、20A

　　2、量程：　100μΩ～1Ω(20A檔)

　　500μΩ～2Ω(10A檔)

　　1mΩ～4Ω(5A檔)

　　2mΩ～8Ω(2.5A檔)

　　5mΩ～20Ω(1A檔)

　　3、準確度：0.2%

　　4、分辨率：0.1μΩ

　　5、工作溫度：-10～40℃

　　6、環境濕度：≤80%RH，無結露

　　7、工作電源：AC220V±10%，50HZ±1HZ

　　五、系統介紹

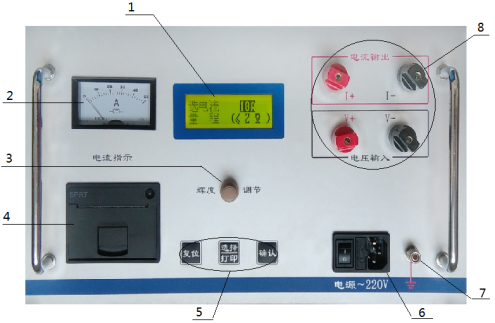

　　儀器面板見圖一

　　圖 一

　　1、顯示屏：128×32點陣液晶顯示器，中文操作。

　　2、電流表頭：指示輸出電流。

　　3、輝度調整：可調整顯示字符的對比度。

　　4、打印機：打印測量電阻值結果。

　　5、按鍵：執行儀器各種操作：

　　復位：任何時刻按下復位鍵整機回到初始界面，切斷輸出電流。

　　選擇/打?。哼x擇輸出電流，顯示測量數據后，按此鍵1-2秒可打印電阻值。

　　確認：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵1-2秒可重新測試，加快數據的穩定。

　　6、電源～220V：AC220V電源插座(帶保險)及儀器電源開關。

　　7、：接地柱，為整機外殼接地用，屬保護地。

　　8、接線柱：

　　I+、I-：輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。

　　V+、V-：采樣電壓接線柱，V+為電壓線正端，V-為電壓線負端。

　　六、測試與操作方法

　　1、接線

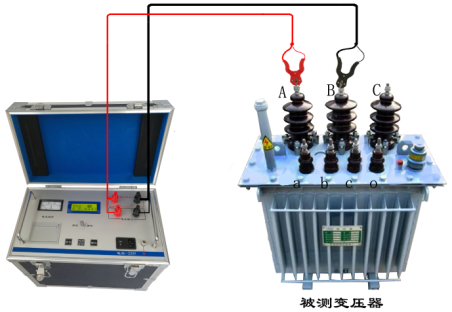

　　A：直接測量接線，見下圖：

　　將紅色測試線的粗線接到I+上，細線接到V+上，測試鉗接到試品一端，

　　將黑色測試線的粗線接到I-上，細線接到V-上，測試鉗接到試品另一端。

　　請確認接線正確，并連接牢固，同時把地線接好。

　　圖二

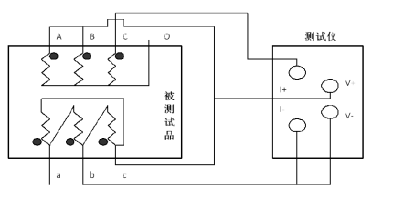

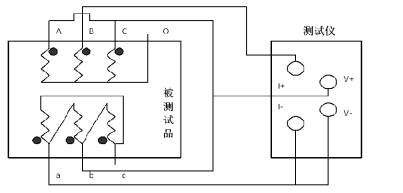

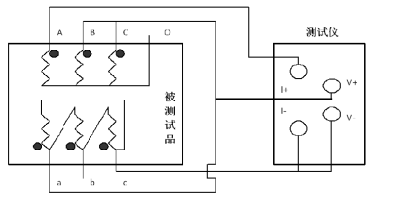

　　B、助磁法接線見圖三～五(適用于Y(N)-d-11聯接組別)。

　　圖三

　　圖四

　　圖五

　　對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的最大電流比較小，或者為了加快測量速度，可選擇助磁法測量。上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。

　　2、開機、測試、打印、放電：

　　接好線后，確認接線正確牢固。

　　開機(開關上I為開，O為關)，屏幕顯示如下圖：

　　◆電流選擇：這時可通過選擇/打印鍵對測試電流進行選擇，每按一下該按鍵，顯示屏?xí)L動顯示以下幾個界面(界面顯示為可選擇的測試電流，及該電流對應的量程)：

　　◆測試：選擇好電流后，按下確認鍵，開始測試，顯示屏顯示“正在充電”。

　　同時電流表指示當前輸出電流值。

　　過幾秒鐘之后，顯示“正在測試”：

　　這時說明已充電完畢，進入測試狀態。

　　幾秒后，就會顯示測試結果，如下圖。

　　注意：此時儀器仍有輸出電流，測試結果也在隨時刷新(此時不可拆線)。

　　◆打印測試結果：顯示測試結果后，可按住選擇/打印鍵1-2秒，打印機則會輸出打印結果(如不打印，請檢查打印紙是否用完，或打印紙是否安裝正確)。

　　◆放電：測試完畢后，按復位鍵，儀器電源停止輸出電流，同時放電音響報警響起，電流表回到零位，這時顯示屏回到初始界面，放電音響結束后，可重新接線，進行下次測量或關斷電源后拆下測試線與電源線結束測量。

　　七、儀器自檢

　　如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：

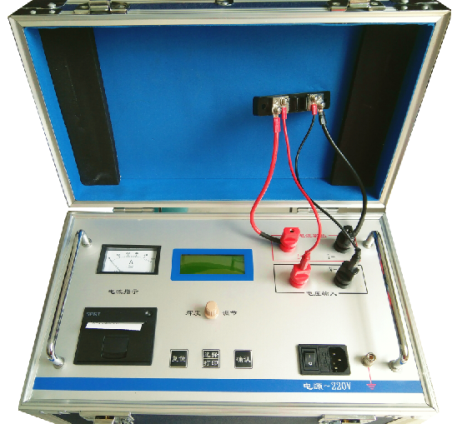

　　將標準電阻接至儀器的接線柱上，如下圖：

　　按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。

　　八、注意事項

　　1、在測無載調壓變壓器倒分接前，一定要按復位鍵進行放電，放電結束后，報警聲停止10秒鐘以上，等待電能充分釋放，方可切換分接點。

　　2、在測試完成后拆線前，一定要按復位鍵進行放電，放電結束后，報警聲停止10秒鐘以上，等待電能充分釋放，方可進行拆線。

　　3、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。

　　4、用助磁法時注意量程。因為高壓線圈兩個并聯加上一個串聯，在整個測試回路加入了1.5倍的高壓線圈電阻，選擇量程時要折算在內。如果超量程使用輸出電流無法達到設定值或輸出電流不穩定。

　　5、助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正?，F(xiàn)象。

　　6、測試夾與變壓器繞組的引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾

　　下測試夾以劃破氧化膜保證連接良好。

　九、儀器成套性

　　十、售后服務

　　儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務(收取成本費)。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
