一、概述

　　變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

　　二、安全措施

　　1、使用本儀器前一定要認真閱讀本手冊。

　　2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

　　3、避免劇烈振動。

　　4、對儀器的維修、護理和調整應由專業人員進行。

　　5、測試完畢后一定要先按復位鍵，等放電報警聲響結束后方可關閉電源，再拆除測試線。

　　6、測試過程中，禁止移動測試夾和關斷供電線路。

　　三、功能特點

　　1、整機由高速單片機控制，自動化程度高，操作簡便。

　　2、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。

　　3、320*240點陣的65K真彩色液晶觸屏，強光下清晰顯示，觸屏/按鍵兩用。

　　4、RS232和USB接口，可和計算機通訊以及U盤存儲。

　　5、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

　　6、具有放電聲響報警及屏幕提示，放電指示清晰，減少誤操作

　　7、響應速度快，測量數據穩定，測試過程中自動刷新數據。

　　8、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。

　　9、不掉電時鐘及不掉電存儲器，可永久保存數據。

　　10、交/直流工作方式，現場有無市電均可使用。

　　四、技術指標

　　1、輸出電流：自動、10A、5A、1A、200mA、40mA、<5mA

　　2、分辨率：0.1μΩ

　　3、量程：100Ω-50KΩ(<5mA檔)

　　500mΩ-250Ω(40mA檔)

　　100mΩ-50Ω(200mA檔)

　　5mΩ-10Ω(1A檔)

　　1mΩ-2Ω(5A檔)

　　0.5mΩ-800mΩ (10A檔)

　　0.5mΩ-100KΩ(自動檔)

　　4、準確度：0.2%

　　5、工作溫度：-10～40℃

　　6、工作濕度：<80%RH，不結露

　　五、系統介紹

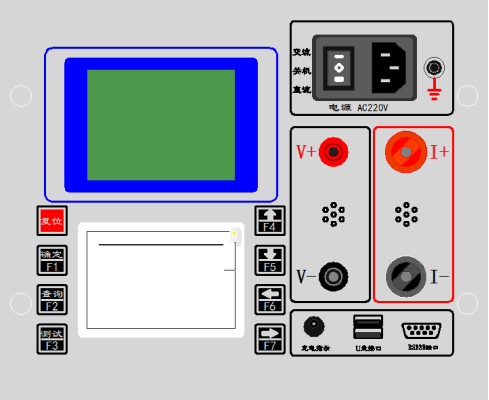

　　儀器的面板見下圖

　　圖一

　　1、電源AC220V：儀器交流電源插座。

　　2、打印機：微型打印機，打印輸出測試數據。

　　3、液晶觸屏：顯示交互信息并可觸摸操作。

　　4、儀器開關(交流、關機、直流)：

　　交流：選擇交流供電方式并開機，

　　直流：選擇直流供電方式并開機。

　　5、 ：接地點。

　　6、I+、 I-：I+為輸出電流正，I-為輸出電流負。

　　7、V+、V-：V+為電壓線正端，V-為電壓線負端。

　　8、按鍵：各按鍵根據界面不同，功能各有差異，請參照各功能操作方法。

　　9、充電指示：當儀器顯示電池電量低或長時間不使用時，應通過充電指示接口給儀器電池充電(用戶應每月至少為儀器充電一次)。

　　六、測試與操作方法

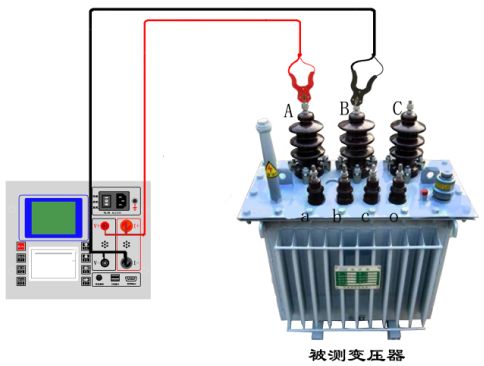

　　儀器接線見下圖：將紅色測試線插片接到I+上，插桿接到V+上，測試鉗夾到試品一端，將黑色測試線插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。

　　1、開機

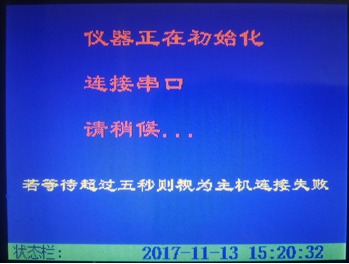

　　開機后屏幕會顯示儀器初始化狀態，如下圖：

　　稍后進入主頁面，如下圖：

　　在主頁面中，按【←】或【→】鍵，高亮光標會在“選擇電流”、“相別分接”、“開始測試”、“測試設置”、“數據查詢”、“參數設置”六個圖標間移動，表示相應功能已被選中。

　　在此頁面可進行以下操作：

　　①.選擇測試電流

　　按【←】或【→】鍵選中“選擇電流”圖標，然后按【↑】或【↓】鍵增大或減小電流。

　　也可直接觸摸圖標上的“+”號或“-”號改變電流。

　　②.編輯測試相別和分接

　　按【←】或【→】鍵選中“相別分接”圖標，然后按【↑】或【↓】鍵進入編輯狀態，待編輯的內容下方會出現下劃線，此時按【←】或【→】鍵在相別和分接間切換，按【↑】或【↓】鍵修改相別或分接。編輯完畢后連按兩次【←】或【→】鍵返回。

　　也可直接觸摸圖標上的“+”號或“-”號修改相別或分接。

　　③.開始測試

　　按【←】或【→】鍵選中“開始測試”圖標，然后按【確定】鍵開始測試。

　　也可直接觸摸“開始測試”圖標，或按【測試】快捷鍵開始測試。

　　2、測試流程(測試、打印、存儲)

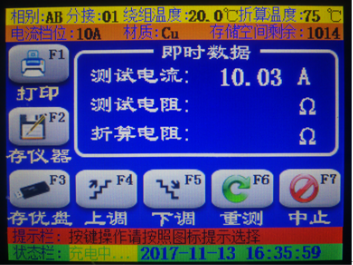

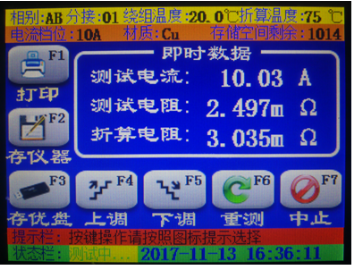

　　開始測試后，儀器進入測試頁面，如下圖：

　　屏幕左下角的狀態欄顯示“充電中”，即時數據的“測試電流”顯示通過試品的電流值。

　　稍候片刻，顯示“測試中”，說明充電完畢，進入測試狀態。即時數據的“測試電阻”顯示所測阻值，“折算電阻”顯示試品在預設折算溫度下的阻值(具體設置方法請參見：設置折算系數)。

　　此頁面可進行以下操作：

　　①.打印測試數據

　　按【F1】鍵或觸摸屏幕上的“打印”圖標，打印當前測試數據。

　?、?存儲測試數據至本機

　　按【F2】鍵或觸摸“存儀器”圖標，將測試數據存至儀器，可隨時調閱。

　　③.存儲測試數據至U盤

　　將U盤插入儀器面板的U盤接口后，按【F3】鍵或觸摸“存優盤”圖標，把測試數據存至U盤，可在計算機上查閱。

　　④.上調分接

　　按【F4】鍵或觸摸“上調”圖標，分接數增加1。

　?、?下調分接

　　按【F5】鍵或觸摸“下調”圖標，分接數減小1。

　　⑥.重測

　　按【F6】鍵或觸摸“重測”圖標，立即刷新測試數據。

　?、?中止測試

　　按【F7】鍵或觸摸“中止”圖標，停止測試。

　　也可按【復位】鍵停止測試。

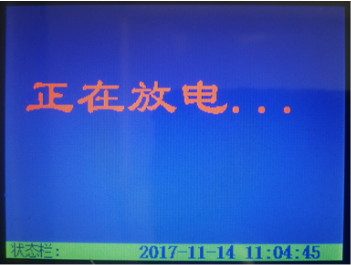

　　停止測試后，儀器會先將試品放電，如下圖：

　　請耐心等待放電結束，儀器返回主頁面，再進行后續操作。

　　注意：若試品的阻值小于預設電流對應的量程，測試時會提示超量程;

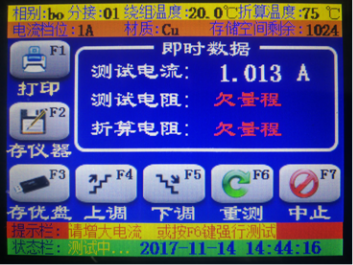

　　若試品的阻值大于預設電流對應的量程，會提示欠量程，如下圖：

　　此時可中止測試，依照提示欄增大或減小測試電流，再次測試。

　　若仍需顯示測試阻值(超/欠量程的測試結果可能不精確)，可按【F6】鍵或觸摸【重測】圖標繼續測試。

　　3、設置折算系數

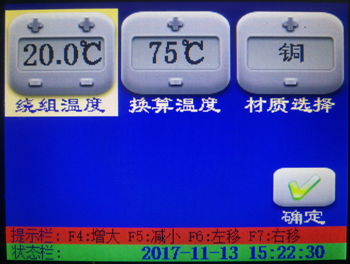

　　在主頁面按【←】或【→】鍵選中“測試設置”圖標，然后按【確定】鍵進入設置。也可直接觸摸圖標進入。設置界面如下圖：

　　在此頁面可以修改當前繞組溫度、換算溫度、線圈材質，觸屏和按鍵的操作方式與主頁面下相同。

　　修改完后確定，返回主頁面，下次測試會依據設置的系數進行阻值溫度換算。

　　4、數據查詢

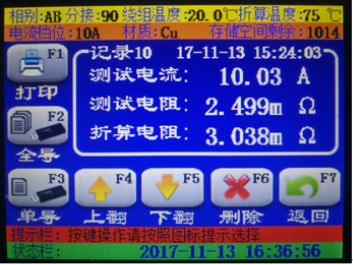

　　在主頁面按【←】或【→】鍵選中“數據查詢”圖標，然后按【確定】鍵進入設置。也可直接觸摸圖標進入。查詢界面如下圖：

　　此頁面可進行以下操作：

　?、?打印數據

　　按【F1】鍵或觸摸屏幕上的“打印”圖標，打印當前查詢的數據。

　?、?導出全部數據至U盤

　　將U盤插入儀器面板的U盤接口后，按【F2】鍵或觸摸“全導”圖標，將全部已存儲數據一次轉存至U盤。

　?、?導出單條數據至U盤

　　將U盤插入儀器面板的U盤接口后，按【F3】鍵或觸摸“單導”圖標，把當前查詢數據轉存至U盤。

　?、?查詢上一條數據

　　按【F4】鍵或觸摸“上翻”圖標，屏幕刷新顯示上一條數據。

　　⑤.查詢下一條數據

　　按【F5】鍵或觸摸“下翻”圖標，顯示下一條數據。

　?、?刪除數據

　　按【F6】鍵或觸摸“刪除”圖標，刪除當前數據。

　　⑦.返回主頁面

　　按【F7】鍵或觸摸“返回”圖標可返回主頁面。

　　5、儀器參數設置(時鐘、亮度、清除數據)

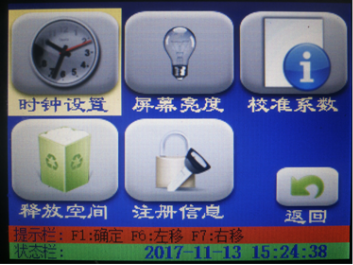

　　在主頁面按【←】或【→】鍵選中“參數設置”圖標，然后按【確定】鍵進入設置。也可直接觸摸圖標進入。設置界面如下圖：

　　在此頁面可進行以下操作：

　?、?修改儀器時鐘

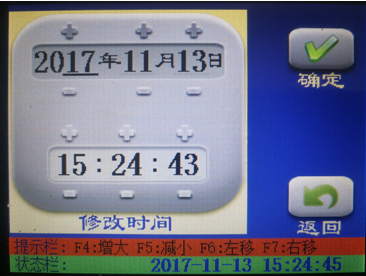

　　按【←】或【→】鍵選中“時鐘設置”圖標，然后按【確定】鍵進入。也可直接觸摸圖標進入。時鐘設置界面如下圖：

　　修改時鐘的觸屏和按鍵操作方式與主頁面下相同。

　　修改完后確認保存新時間，或返回放棄修改。

　?、?調節屏幕亮度

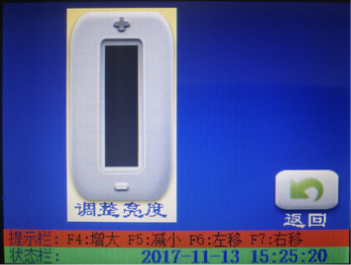

　　按【←】或【→】鍵選中“屏幕亮度”圖標，然后按【確定】鍵進入。

　　也可直接觸摸圖標進入。時鐘設置界面如下圖：

　　此時可按“+”號或“-”號，或選中“調整亮度”圖標后按【↑】或【↓】鍵調整屏幕亮暗程度。

　?、?清除全部已存數據

　　按【←】或【→】鍵選中“釋放空間”圖標，然后按【確定】鍵進入。

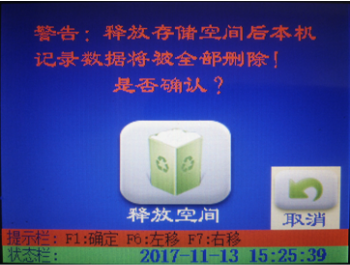

　　也可直接觸摸圖標進入。清除數據界面如下圖：

　　此時可選中【釋放空間】圖標后按【確認】鍵，或觸摸圖標，清除

　　儀器全部已存測試數據。

　　注意：數據清除后無法恢復，請謹慎操作。

　　七、電池充電說明

　　當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變?yōu)榧t燈，開始對儀器電池進行充電。充電時儀器可以同時打開直流開關，使用直流方式進行測試。當充電指示燈變?yōu)榫G燈時說明電池充電完成，這時可以拔掉充電器。

　　注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務(收取成本費)。

　　八、儀器自檢

　　如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：

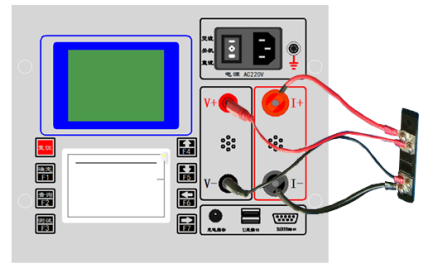

　　將標準電阻接至儀器的接線柱上，如下圖：

　　按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。

　　九、注意事項

　　1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。

　　2、測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。

　　3、在測量無載調壓變壓器倒分接線前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。

　　4、用戶應及時為儀器充電(至少每月為儀器充電一次)，否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。

　　十、儀器成套性

　　十一、售后服務

　　儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案，并為您提供最快的現場服務。
