一、概要說明

　　電力系統中的試驗現場，由于停電檢修或者新建變電站未能投運，都會造成缺少試驗所用的工頻電源。為滿足現場試驗的需要，部分用戶經常會使用發電機來供電，但發出的電壓、頻率及波形不穩定，而許多試驗儀器對電源質量要求較高，否則會造成試驗結果不準確，甚至導致試驗儀器的損壞。即使在變電站有電的情況下，現場取電也往往因布線長度、取電點距離等存在諸多不便，同時會導致不同程度的諧波造成電源質量下降，影響工作效率及試驗的準確性。為此，我公司為了適應電力系統現場需要，研制了該款便攜式工頻試驗電源，本電源采用大容量鋰電池組為供電電源，經逆變器轉換輸出純50HZ正弦波，電壓為穩定的AC220V，體積小，重量輕，攜帶方便。不但解決了現場試驗所需電源，同時還可作為其他野外作業的備用電源。

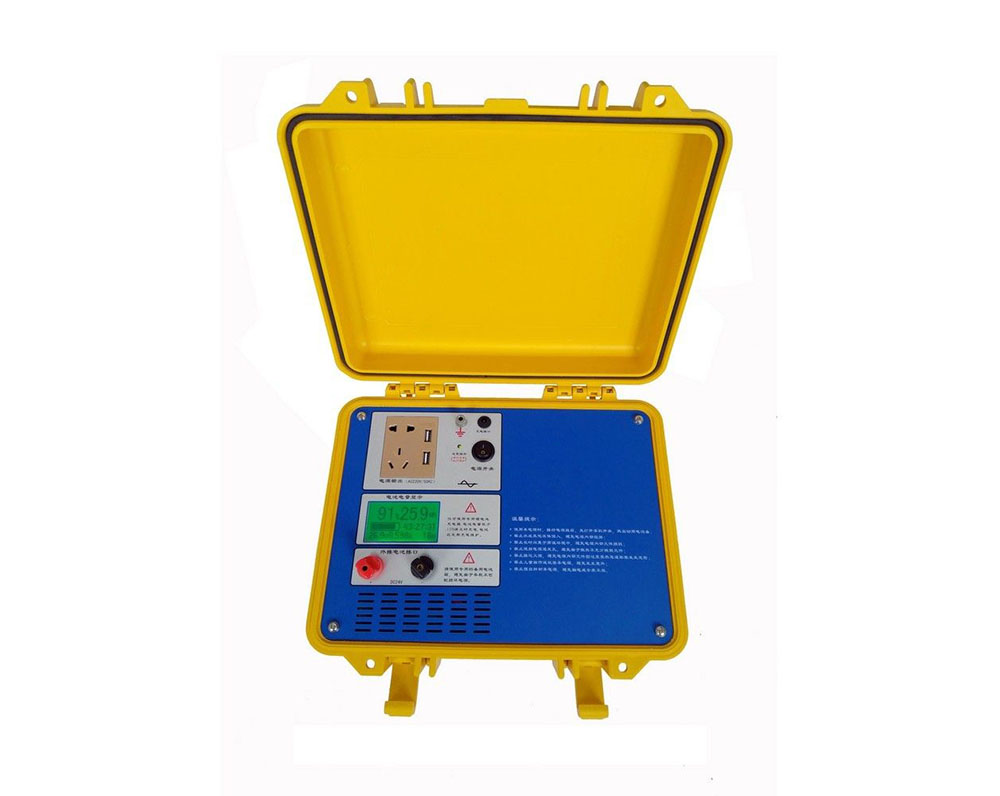

　　二、CDTW-800便攜式工頻試驗源性能特點

　　1、高性能、帶載能力強:本電源采用美國先進逆變技術，供電質量高，適應各種負載，比如馬達、電鉆、日光燈、氣體燈等家電設備，通信設備，工業設備。

　　2、高可靠:采用先進技術和冗余設計，并配置工頻變壓器,由CPU控制，選用優質元器件精心制造，性能穩定，可靠性高。

　　3、保護完善:具有輸入過欠壓保護;輸出過載、過流保護;整機過溫保護等，可以抗拒大電流啟動負載沖擊。

　　4、界面友好:LCD顯示:工作狀態、電池電壓、剩余電量百分比，剩余電池容量，剩余工作時間，電池輸出電流;并且有聲光故障報警等功能。

　　5、USB輸出接口：雙USB輸出接口(5V，2100mA)，可為手機等設備充電。

　　6、操作簡單:自動化程度高，打開開關即有電源輸出。

　　7、結構簡潔:機內功能部件采用模塊化設計，結構簡潔，維護方便。

　　8、效率高,節能:空載電流小,在沒有負載情況下節約能源。

　　9、智能電池管理:智能電池監測管理系統，加強電池監測，延長電池壽命和利用率。直流供電電路下限保護設計，當直流電源低于保護電壓，逆變器將發出報警聲音，同時逆變指示燈變紅。

　　三、本機的工作原理示意圖

　　工頻電壓輸出原理：
