一、概述

　　二、性能特點

　　三、技術指標

　　四、儀器操作功能介紹

　　五、儀器接線及操作說明

　　六、安全措施

　　七、儀器成套性

　　八、售后服務

　　一、概述

　　回路電阻測試儀是公司根據IEC標準及國家有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

　　二、性能特點

　　1.測試電流大，完全符合有關測試接觸電阻的國家標準要求。

　　2.輸出電壓高，測量量程寬。

　　3.測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

　　4.采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

　　5.測試速度快，10秒左右顯示數據。

　　6.儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。

　　7.儀器具有測試數據實時打印功能。

　　8.智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

　　三、技術指標

　　測試電流：100A、200A、300A、600A

　　量程：0～50mΩ(100A)

　　0～25mΩ(200A)

　　0～15mΩ(300A)

　　0～8mΩ(600A)

　　分辨率：最小0.1µΩ

　　精度：±(0.5%±2個字)

　　功率:6000W

　　工作方式:連續測量

　　工作電源:AC220V±10% 50HZ

　　使用溫度:0～40℃

　　相對濕度:小于等于90% 無結露

　　四、儀器操作功能介紹

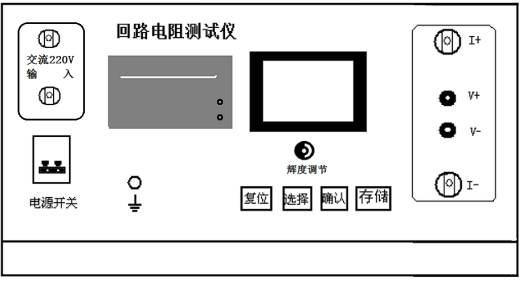

　　回路電阻測試儀儀器面板如圖一所示：

　　圖 一

　　1、電源開關：撥動開關到上面儀器開始供電，撥動開關到下面關斷儀器電源。

　　2、交流220V輸入：儀器供電源輸入端，本儀器采用交流220V供電。

　　3、I+、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。

　　4、V+、V-：電壓輸入端子。

　　5、液 晶：采用128X64大屏幕顯示，字體清晰，便于觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值。

　　6、輝度調節：左右調節此鈕，可調整顯示字符的對比度。

　　7、復位鍵：整機初始化，儀器處在準備狀態。

　　8、選擇鍵：按下此鍵，選擇儀器各項設置。

　　9、確認鍵：對所選擇的項目進行確認，并自動進入下一項，如果儀器選擇項處于測試位置時，按下確認鍵儀器開始啟動電流進行測試。

　　10、存儲鍵：用于對測試數據進行存儲。

　　11、：儀器接地端。

　　五、儀器接線及操作說明

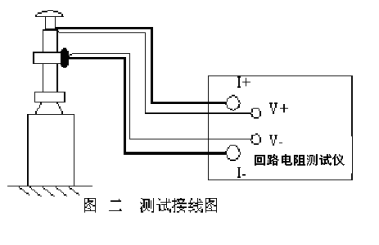

　　1、儀器接線：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I+、I-接線柱扭緊，細的電源線插入到V+、V-的插座內，兩把夾鉗夾住被測試品的兩端。

　　注意：測試鉗的全部連接面應與試品可靠接觸

　　2、儀器操作說明：

　　(1)儀器測試線接好后，插上電源線，打開儀器開關，開機菜單顯示如下：

　　圖三

　　幾秒鐘后顯示如下：

　　圖四

　　選擇電流為100A、200A、300A、600A，按確認鍵進行時間選擇，其中選擇時間包括：脈沖、30秒、1分鐘、連續。選擇好時間后按確認鍵進行測試—查詢—設置詢環選擇，如果要進行測試，可直接按確認鍵進行測試。

　　(2)選擇測試后進行對試品的電阻測試，儀器液晶首先如下界面：

　　圖五

　　此時說明儀器正在對試品加電等待電流穩定，幾秒鐘后進行正在測試界面，開始對測試，說明充電電流已經穩定，此時界面為：

　　圖六

　　當儀器數據被測試出后，儀器將顯示測試數據如下圖所示：

　　圖七

　　此時按選擇鍵進行打印數據，按存儲鍵將對當前測試數據進行存儲，顯示如下界面

　　圖八

　　存儲完成后將顯示如下界面，

　　圖九

　　之后返回到測試界面，并顯示當前的測試數據。

　　當測試設定的時間結束時，儀器顯示測試結束，并顯示最后的測試數據，儀器輸出電流變?yōu)榱?，顯示界面如下：

　　圖十

　　此時按復位鍵重新接線進行測試或關閉電源，折除測試線，結束測試過程。

　　(3)數據查詢：在圖四界面下按選擇鍵選擇查詢，按確認鍵進入，顯示界面如下，此時顯示的為最后一次存儲的數據記錄。

　　圖十一

　　按確認鍵顯示上一條記錄，按存儲鍵顯示下一條記錄，打印數據請按選擇鍵，如果想刪除測試記錄，請按住確認鍵責同時按選擇鍵進行所有記錄的刪除。退出請按復位鍵。

　　(4)修改時鐘：在圖四界面下按選擇鍵選擇設置，按確認鍵進入，顯示如下：

　　圖十二

　　選擇設置時間，按確認鍵進行時間設定，修改界面如下所示：

　　圖十三

　　按選擇鍵進行光標處的數值的修改，按確認鍵進行后移。所有需要修改的修改結束后按確認鍵，此時時間開始重新更新顯示，幾秒鐘后界面返回到圖十二所示，也可以在修改完之后按復位鍵直接返回圖四的初始選擇界面。

　　(5)設置參數：對于設置里面的設置參數選項，本選項為儀器出廠時對數據標定時所需，出廠時已經調整好，客戶不需更改，此處不做說明。

　　六、安全措施

　　a)測試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。

　　b)儀器出現不正常現象，首先按復位鍵，使儀器復位。

　　c)對儀器進行維修必須由專業人員進行，不得自行處理。

　　d)本儀器為測量回路電阻使用，不允許測量感性回路。

　　七、儀器成套性

　　八、售后服務

　　儀器自購買之日起壹年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排最便捷的處理方案。
