一、概述

　　回路電阻測試儀是我公司根據IEC標準及國家有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

　　二、CDT-3100B回路電阻測試儀性能特點

　　1.測試電流大，完全符合有關測試接觸電阻的國家標準要求。

　　2.輸出電壓高，測試量程寬。

　　3.測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

　　4.采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

　　5.測試速度快，10秒左右顯示數據。

　　6.儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。

　　7.儀器具有測試數據實時打印功能。

　　8.智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

　　9.儀器帶有時鐘及數據存儲功能，便于用戶對測試數據的查詢管理。
      10.內置鋰電池

　　三、技術指標

　　測試電流：100A

　　量程：0～50mΩ(100A)

　　分辨率：最小0.1µΩ

　　精度：±(0.5%±2個字)

　　功率:1000W

　　工作方式:脈沖/定時/連續測量

　　工作電源:AC220V±10% 50HZ

　　使用溫度:-10～40℃

　　相對濕度:≤80% 無結露

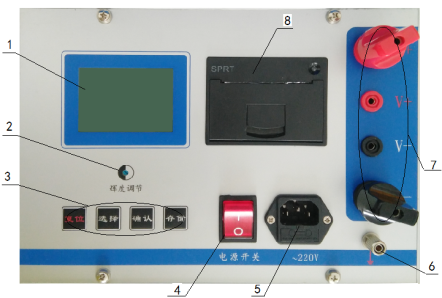

　　四、面板介紹

　　1、液晶顯示屏：采用128X64大屏幕顯示，字體清晰，便于觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值。

　　2、輝度調節：左右調節此鈕，可調整顯示字符的對比度。

　　3、按鍵：

　　復位：按下此鍵，整機初始化，儀器重新回到準備狀態。

　　選擇：按下此鍵，選擇儀器各項設置，具體請參照各功能操作。

　　確認：對所選擇的項目進行確認，并自動進入下一項，如果儀器選擇項處于測試位置時，按下確認鍵儀器開始啟動電流進行測試。

　　存儲：用于對測試數據進行存儲。

　　4、電源開關：“I”按下儀器開始供電，“O”按下關斷儀器電源。

　　5、~220V插座：儀器供電源輸入端，插座中帶保險。

6、：儀器接地端。

　　7、接線柱：

　　I+、I-：為電流輸出端子，通過專用測試線為試品提供100A的恒定電流;

　　V+、V-：為采樣電壓輸入端子

　　8、打印機：打印輸出測試數據。

　　五、儀器接線及操作說明

　　1、接線

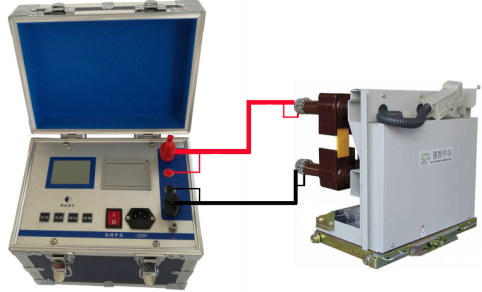

　　如下圖所示，將專用測試線按照顏色紅對紅，黑對黑，粗線接到對應的I+、I-接線柱扭緊，細線插入到V+、V-的插座內，兩把夾鉗夾住被測試品的兩端。

注意：測試鉗的全部連接面應與試品可靠接觸

　　2、開機、測試

　　儀器測試線接好后，插上電源線，打開儀器開關，開機菜單顯示如下：

　　稍后顯示初始界面如下圖：

　　測試電流為100A，此時光標停在選擇時間，按選擇鍵將循環顯示以下幾種備選方案：脈沖/30秒/1分鐘/連續。根據測試需要選擇好時間后，按確認鍵。此時光標將移動到下一行，如下圖所示：

　　按確認鍵進行測試，屏幕顯示如下圖：

　　稍候屏幕顯示如下圖：

　　說明測試電流達到設定值，正在進行測試。稍候顯示測試結果，如下圖：

　　此時，可按復位鍵，回到初始界面，重新接線進行下一步測試或關閉電源，折除測試線，結束測試過程。

　　3、打印測試結果

　　測試完成后，屏幕顯示測試結果，此時如需打印測試結果，可長按選擇鍵，進行打印輸出。

　　在數據查詢界面中，也可按選擇鍵打印查詢結果(請參照五.5)。

　　4、存儲測試結果

　　測試完成后，屏幕顯示測試結果，此時如過需要存儲測試結果，可按存儲鍵，屏幕顯示如下圖：

　　然后回到測試結果界面，說明測試結果存儲成功。

　　5、查詢、刪除測試記錄

　　在初始界面按確認鍵，將光標移動至最下面一行，如下圖：

　　此時，按選擇鍵，光標將在測試/查詢/設置之間循環移動，將光標移動至查詢，如下圖：

　　按確認進入數據查詢界面，如下圖：

　　此時屏幕顯示的為最后一次存儲的數據記錄。

　　按確認鍵上翻記錄;按存儲鍵下翻記錄;

　　按選擇鍵，打印當前顯示的記錄中的數據;

　　按確認+選擇鍵清空記錄。

　　按復位鍵退出查詢界面。

　　6、時間設置

　　在初始界面按確認鍵，將光標移動至最下面一行，如下圖：

　　此時，按選擇鍵，光標將在測試/查詢/設置之間循環移動，將光標移動至設置，如下圖：

　　按確認鍵進入設置界面，如下圖：

　　此時，再次按下確認鍵，進入時間設置界面，如下圖

　　按選擇鍵可改變光標處的數值(循環顯示)，如果不需要調整或已調整完成，按確認鍵進行下一個數值設置。全部設置完成后按復位鍵返回初始界面。

　　7、設置參數

　　對于設置參數選項，出廠時已經調整好，客戶不需更改，此處不做說明。

　　六、儀器自檢

　　如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：

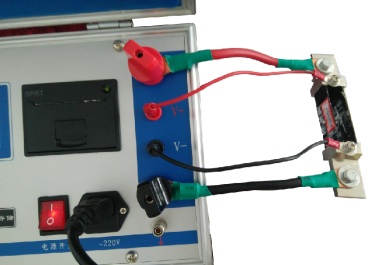

　　將標準電阻接至儀器的接線柱上，如下圖：

　　按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。

　　七、安全措施

　　a)測試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。

　　b)儀器出現不正?，F(xiàn)象，首先按復位鍵，使儀器回到初始狀態。

　　c)對儀器進行維修必須由專業人員進行，不得自行處理。

　　d)本儀器為測量回路電阻使用，不允許測量感性回路。

　　八、儀器成套性

　　九、CDT-3100B回路電阻測試儀售后服務

　　儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務(收取成本費)。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
