發電廠、變電站直流系統是十分重要的電源系統，它是一個獨立的電源，不受發電機、廠用電、站用變以及系統運行方式改變的影響，為電力系統的控制回路、信號回路、繼電保護、自動裝置及事照明等提供可靠穩定的不間斷電源，它還為斷路器的分、合閘提供操作電源。由于分支網絡多、所接設備多等因素構成了龐大而復雜的直流電源網絡，分為主母線、小母線、層層分布，回路復雜、單線交錯、雙線交錯，客觀上增加了查找直流接地故障的難度。由于直流電源在二次系統所處的重要地位，直流系統自身的可靠及安全直接影響到整個系統的安全，盡管直流電源十分穩定可靠，但實際應用中，由于電力系統應用直流電源的特殊性，特別是控制回路和保護回路的應用，使直流系統的故障成為電力系統更大故障的事故隱患，這就是我們常說的直流系統接地故障危害。

　　直流系統接地應包括直流系統一點接地和直流系統兩點接地兩種情況。在直流系統中，直流正、負極對地是絕緣的，在發生一極接地時由于沒有構成接地電流的通路而不引起任何危害，但一極接地長期工作是不允許的，因?yàn)樵谕粯O的另一地點又發生接地時，就可能造成信號裝置、繼電保護或控制回路的不正確動作。發生一點接地后再發生另一極接地就將造成直流短路。如直流正極接地有造成繼電保護誤動作的可能。因?yàn)橐话闾l線圈(如出口中間繼電器線圈和跳、合閘線圈等)均接負極電源，若這些回路再發生接地或絕緣不良就會引起繼電保護誤動作。直流負極接地與正極接地同一道理，如回路中再有一點接地就可能造成繼電保護拒絕動作，使事故越級擴大。兩極兩點同時接地將跳閘或合閘回路短路，不僅可能使熔斷器熔斷，還可能燒壞繼電器的接點。在變電站日常運行維護和異常處理工作中，最復雜的就是直流系統接地的查找與處理。直流系統發生一點接地時對設備系統不會造成影響，不及時處理查找，出現兩點接地后，就可能發生短路、裝置誤動、拒動等嚴重后果。

　　一、關于直流系統接地

　　1、什么叫直流系統接地?

　　由于直流電源為帶極性的電源，即電源正極和電源負極。交流電源是無極性電源，電力系統交流電源有一個真正的“地”，這個地也是電力系統安全的一個重要概念。為了系統安全，變電站、發電廠所有設備的外殼都會牢牢的接在這個“地”，而且希望其阻抗越低越好。直流電源的“地”對直流電路來講僅僅是個中性點的概念，這個地與交流的“大地”是截然不同的。 如果直流電源系統正極或負極對地間的絕緣電阻值降低至某一整定值，或者低于某一規定值，這時我們稱該直流系統有正接地故障或負接地故障。

　　2、直流系統為什么會接地?

　　直流系統是個不間斷工作長期帶電的系統，發電廠、變電站直流系統所接設備多、回路復雜，負荷涉及面廣，在長期運行過程中會由于環境的改變、氣候的變化、污染、高溫、電纜以及接頭的老化，元件損壞、設備本身的問題等等引起絕緣水平下降，而不可避免的發生直流系統接地。特別在發電廠、變電站建設施工中或擴建過程中，由于施工及安裝的種種問題，難以避免的會遺留電力系統故障的隱患，直流系統更是一個薄弱環節。投運時間越長的系統接地故障的概率越大。

　　3、造成變電站直流系統接地的幾種原因

　　1)雷雨季節，室外端子箱或機構箱內潮濕積水導致直流二次回路中的正電源或負電源對地絕緣電阻下降，嚴重者可能到零，從而形成接地。

　　2)部分型號手車開關的可動部分與固定部分的連接插頭或插座缺少可靠的絕緣隔離措施，手車來回移動導致其中導線破損，從而使直流回路與開關金屬部分相接觸，從而導致接地。

　　3)部分直流系統已運行多年，二次設備絕緣老化、破損，極易出現接地現象。

　　4)因施工工藝不嚴格，造成直流回路出現裸線、線頭接觸柜體等，引起接地。

　　4、直流系統接地的危害

　　(1)接地分類:由于直流系統網絡連接比較復雜，其接地情況歸納起來有以下幾種：按接地極性分為正接地和負接地;按接地種類可分為直接接地，亦稱金屬接地或全接地和間接接地，亦稱非金屬接地或半接地;按接地的情況可分為單點接地、多點接地、環路接地和絕緣降低或稱片接地。

　　(2)正接地可能導致斷路器誤跳閘

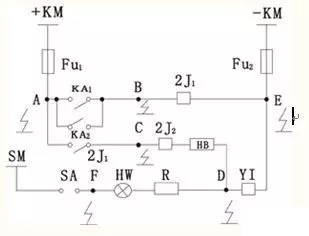

　　由于斷路器跳閘線圈均接負極電源，故當發生正接地時可能導致斷路的跳閘，如圖所示，當圖中的A點和B點同時接地，相當時A、B兩點通過大地連起來，中間繼電器2J1必然動作造成斷路器的跳閘。同理，當圖中的A點和C點同時接地，和圖中的A點、D點同時接地均可能造成斷路的跳閘。

　　(3)負接地可能導致斷路器的拒跳閘:如圖所示，如圖所示，當圖中的B點，正點同時接地，B、E點通過地構成了回路，即B、E點相接將中間繼電器2J1短接，此時，如果系統發生事故，保護動作由于中間繼電器2J1被短接，2J1不工作，斷路器不會動作，產生拒動現象，使事故越級擴大。同理，當圖中的E點和C點同時接地和圖中的E點和D點同時接地均可能生成斷路器拒動現象。

　　從以上分析看出，直流系統如果僅僅是一點接地，對二次回路不會造成事故，如果有兩點接地，就可能發生斷路器誤動或拒動。就動作的實際情況看，當直流系統監測回路發出預告信號報警，顯示該系統接地，可以斷定，直流系統的接地故障已經造成了斷路器可能發生誤跳或拒跳的事故隱患，應立即排除。

　　5、怎樣查找、排除直流系統接地故障

　　排除直流接地故障。首先要找到接地的位置，這就是我們常說的接地故障定位。直流接地大多數情況不是一個點，可能是多個點，或者是一個片，真正通過一個金屬點去接地的情況是比較少見的。更多的會由于空氣潮濕，塵土粘貼，電纜破損，或設備某部分的絕緣降低，或外界其它不明因素所造成。大量的接地故障并不穩定，隨著環境變化而變化。因此在現場查找直流接地是一個較為復雜的問題。

　　二、發生直流接地的原因

　　1、外部因素

　　直流回路在運行中常常受到多種不利因素的影響，如雨天或霧天可能導致室外的直流系統接地或絕緣降低引發直流接地。直流電纜受到外力擠壓、直流系統絕緣老化可引起接地，電纜穿管進水導致冬季電纜凍斷造成接地等。

　　2、內部因素

　　因設計上或人員失誤造成的接地。如在帶電二次回路上工作將直流電源誤碰設備外殼;在電纜溝施工將控制電纜損傷造成接地;室外外部控制設備未加防雨罩、二次回路漏接線頭、誤將控制電纜外皮絕緣損傷，施工時交直流混用同一電纜引發直流接地等都為直流接地留下隱患。此時接地信號不一定立即發出，但具備一定外部條件如潮濕或操作設備時就可能引起直流接地。

　　三、發電廠微機直流系統絕緣監測裝置的功能作用

　　1.微機直流系統絕緣監測裝置有如下優點：

　　1)被測直流系統母線電壓低于電壓下限或高于電壓上限時能發出報警信號。

　　2)被測系統正、負極母線對地絕緣電阻低于整定值時年發出報警信號。

　　3)能分別測出并數字顯示直流系統正、負極母線對地電壓值和絕緣電阻值。

　　4)當母線對地絕緣電阻值降低時，發信號，并自動投入頻率為15～25HZ，幅值為7～8V的正弦波信號源，自動巡查各支路阻抗和容抗的情況。

　　5)在系統中存在較大分布電容的情況下仍能保證電阻顯示精度。

　　2.發電廠微機直流系統絕緣監測裝置工作原理分為兩部分：

　　1)常規監測部分

　　用兩個變化的分壓器取出正對地電壓和負對地電壓，送A/D轉換器，經微機處理和數字計算后，數字顯示電壓值和母線對地絕緣電阻值，監測無死區，當電壓過高、過低或電阻過低時發出相應的報警信號。只有連續兩次發現被監測的直流系統的運行參數超出整定值時才發報警信號;當直流系統的運行參數恢復正常時.只需一次檢測即可消除報警信號。

　　2)接地支路巡查部分

　　當發出直流母線絕緣下降報警信號時，裝置將自動進人檢測各分支路絕緣的運行狀態。用一極低頻率的信號源對地饋入直流系統，用一小電流互感器同時穿套在各支路的正、負出線上，由于通過互感器直流電流產生的磁場相互抵消，所以不反應直流部分的信號。而發送在正、負出線上的交流信號幅值相等，方向相同，在互感器二次側就可反應出正、負極對地電阻和分布電容的泄漏電流矢量和，然后將阻性和容性區分開來，經A/D轉換器送微機進行數據處理后數字顯示支路號和對應的電阻值，并且自動將絕緣降低的支路號和絕緣參數記錄下來。當直流系統各支路巡檢完畢后，將自動退出支路檢測狀態，返回到檢測直流母線的絕緣狀態。同時，每檢測一次直流母線的絕緣狀態，都將重復顯示一次故障支路號和故障參數，直至將故障排除。其具有監測直流母線的瞬間接地功能，即當直流母線的正極或者負極對地出現瞬間接地時，能發出瞬間接地信號，經過一定時間后該信號能夠自動復歸。

　　根據以上優點，在變電站中將所有控制保護回路接在獨立的直流饋線屏，并在饋線屏上裝設微機直流系統絕緣監測儀來監測直流系統電壓、絕緣和各分支路的絕緣及分布電容狀況。發現問題后，根據提供的接地支路采用手動拉路和拆接線端子的方法可快速查除接地點。3.采用微機絕緣監測裝置的幾點不足之處

　　出現下列情況(直流母線接地;接地支路未穿套互感器;系統絕緣等值下降)時，裝置發出直流系統絕緣降低信號，但不能查出接地支路，此時只能采用拉路法進行查找。

　　當所接地的電纜過長時，有可能出現誤報多條回路接地。

　　當兩條220伏直流母線并聯運行時，須退出一套裝置，使部分支路失去巡查功能，但母線接地時任能夠可靠發現。

　　四、接地查找

　　1、我們從以上的直流接地危害中，可以看出無論是正極接地還是負極接地，只要有一個接地，即對地構成了新的接地回路就要求迅速排除，否則一旦出現二點或多點接地就會發生故障，乃至發生事故。從目前現場實際中的情況和經驗所得，大致有以下幾種方法。

　　1)拉路法：這是電力系統查直流接地故障一直沿用的一個簡單辦法。所謂“拉回路”，就是停掉該回路的直流電源，停電時間應小于三秒，直流接地回路一旦從直流系統中脫離運行，直流母線的正負極對地電壓就會出現平衡。所以人們通常從直流接地回路瞬間停電，確定直流接地點是否發生在該回路。一般先從信號回路，照明回路，再操作回路，保護回路等等。直流系統是個不間斷電源，基于它的特殊性，人們不能隨意停電。近年來隨計算機的大量使用，微機保護同樣也不允許人們隨意斷開直流電源。由于二次系統越來越復雜，大部分的廠站由于施工或擴建中遺留的種種問題，使信號回路與控制回路和保護回路已沒有一個嚴格的區分，現場排除故障中，經常發生非正常的閉環回路，采用雙電源供電回路，必然增大了拉回路查找接地故障的難度。正由于回路接線存在不確定性，往往令在拉回路的過程中，常常發生人為的跳閘事故，再加上微機保護的大量應用，微機保護由于計算機的運行特性也不允許隨意斷電。2001年10月，廣西電力局中心調度所繼?？瓢l(fā)文，明令禁止“拉回路”查找直流接地。

　　“拉回路”可能導致控制回路和保護回路重大事故發生。

　　2)直流接地選線裝置監測法

　　目前市場上出現了眾多廠家的直流接地選線裝置。一般以“信號注入法”、“霍爾傳感器監測法”、“磁飽和監測法”三種原理設計生產的，大致情況是在直流的各分支回路上安裝一個穿心式的電流互感器，各互感器感應到的信號經過直流接地選線裝置分析判斷，確定直流接地的分支回路，其安裝在支路回路上的傳感器編號和接地檢測儀顯示部分回路對應編號。這是一種在線監測直流系統對地絕緣情況的裝置。其優點是能在線監測實時監測各分支回路的接地狀態，隨時報告直流系統接地故障，并顯示出接地回路編號。缺點是該裝置只能監測直流回路接地的具體接地回路或支路，但對具體的接地點無法定位。技術上它受監測點安裝數量的限制，很難將接地故障縮小到一個小的范圍。而且該裝置必須進行施工安裝，對舊系統的改造很不便。此類裝置還普遍存在檢測精度不高，抗分布電容干擾差，誤報較多的問題。如果能有一種在監測點上不受限制，檢測精度較高，選線準確的直流接地選線裝置，應是一種較好的選擇。如“全自動的逐路測試法”，如果儀器測量是準確性很高的話，是一種不可能缺少的自動化設備。

　　3)便攜式儀器查找定位方法

　　使用便攜式的直流接地故障查找儀(在這推薦PDF1000A直流接地系統故障測試儀)，查找直流接地不失為一種好方法，作為拉回路法的輔助測試儀，對接地故障的排除在時間上和安全上都是好幫手。其特點是無需斷開直流回路電源，可帶電查找直流接地故障。移動式的采集互感器在各分布回路上測量。完全可以避免再用“拉回路”的方法，極大地提高了查找直流接地故障的安全性。如果出現接地回路就報警。

　　這種設備在使用上是十分科學的。在原理上基本和在線裝置的信號注入法原理相似。由于其采集傳感器可以任意移動，利用其移動的優點還可以更具體地查找到各接地點。但由于目前產品和各直流系統的兼容性和抗干擾能力差的因素，誤報率十分高，并沒有大量采用和全面推廣，僅為查找時作為參考使用。

　　2、接地查找的原則

　　1)發生接地后，微機直流系統絕緣監測系統會發出“直流接地”信號，當看到“直流接地”信號時，首先應了解現場有無造成接地的工作，然后檢查微機直流系統絕緣監測儀的指示情況，根據系統提供的數據判斷接地極和接地支路，然后分段查找。對于不能由微機絕緣監測裝置的監測的接在直流母線上次要支路，如事故照明、試驗電源可用拉路法進行查找。查找接地時要根據當時的系統運行方式、倒閘操作情況、氣候影響判斷接地點的位置，應盡量一步到位，縮短查找時間。當判斷不出接地點時要進行拉路。

　　對變電站的設備講，室外設備發生直流接地的幾率非常大，幾乎占總數的80%以上。開關端子箱、地刀閘機構、密度繼電器、儲壓筒壓力監視器若密封不嚴或關閉，容易發生直流接地;變壓器、電抗器的溫度計絕緣下降或密封不良容易接地;外部緊急跳閘按鈕等設備由于下雨滲水很容易產生直流接地，所以外部緊急跳閘按鈕需加防護罩，達到防雨又防止誤碰的作用。在直流接地的查找過程中，萬用表時必不可少的主要工具，用萬用表測直流回流對地電壓時要選好檔位和量程，并保證接地點接地良好。對于220伏直流系統，正常時正、負極地電壓為110 V左右，若某一極100%接地時對地電壓降為為零，而另一極對地電壓則變?yōu)?20 V。某一極不完全接地時則該極的對地電壓在0-110V之間。非完全接地的情況，在可靠斷開直流保險后可用搖表進行搖測。

　　2)用拆端子法查具體接地點

　　當確認某一支路接地時，不能僅用分別拉保險來判斷，有時一極接地取下該極直流保險后立即變成另一極接地，這是由于正負電源之間通過繼電器或電阻等元件相連所致。最直接有效的方法是帶電拆端子法，即將連接在一起的帶電各部分逐一甩開，看接地是否消失。拆端子法應選準地點，而且要有專業人員配合，一般情況下，常見的發生接地的部位是基本一致的，拆端子之前應對照?qǐng)D紙仔細分析，確定一下大致范圍。要本著先主干后分支，先信號后控制的原則，一級一級地查找，現舉例如下。

　　a.微機絕緣監測裝置發出“瞬時接地”信號，裝置顯示正對地電壓Up:8V，負對地電壓Un：218V，母線正對地電阻Rp：0.5千歐，接地支路巡查為支路6，即豐合線1路控制直流，接地支路Rf6：0.5千歐。經分析判斷初步定為SF6壓力監視、儲壓筒壓力監視、電機打壓超時回路等共10條分支路中有接地，在采用拆端子法，準備先逐個斷開豐合線操作繼電器屏上的信號回路120、122、124、126、128號端子(帶正電)，若沒有再斷開閉鎖回路的114、116、118號端子。在斷開122號端子時，接地消失，用表記測量正負極對地電壓均恢復正常，微機絕緣監測裝置巡檢后接地消失正常。后檢查為儲壓筒漏氮監視器進水，造成接點正極接地。

　　b.停電檢修，在開關傳動試驗手動合閘時發現有“直流瞬時接地”信號發出，微機絕緣監測裝置確定正極80%接地，但不久后消失，再次傳動又發生該現象，用拆端子法確認為開關端子箱內有接地，但現場檢查未發現，拉開直流后用1000V搖表?yè)u絕緣發現有放電聲音，檢查發現合閘回路有一隱蔽的廢線頭與端子箱外殼似碰非碰，將此線頭拆除后接地消失。

　　c.某一日微機絕緣監測裝置發出接地信號，確定正極100%接地，并檢測為500千伏I母電壓互感器支路，拆端子未發現問題，最后在I母接地器機構的電纜中發現問題，原來該電纜為交流直流混用，絕緣擊穿后造成直流正極串入交流N，更換電纜后恢復正常。

　　拆端子法查接地具有一定的專業性，較難掌握，需要有較高的技術業務水平，因設備處于運行狀態，弄不好會造成再次接地，觸電、短路以致于保護誤動。如96年8月19日，某站220伏直流發出“I母接地”信號當時無微機絕緣監測裝置，只能靠拉路尋找接地，在拉開1號主變公共側電源時，由于1號主變直流接線混亂，有穿插現象，運行人員未考慮周全未退出主變低阻抗保護，結果造成主變跳閘的事故。

　　某些條件下，發生直流接地時可能產生一些設備誤發信號現象，這也可作為接地的判斷依據。如某站在2001年2月份發現2號主變發出“溫度”信號，同時微機絕緣監測裝置發出“直流接地”信號，當時負荷不大，現場檢查主變本體油溫度不高，認定是電阻溫度計發生正極接地，導致溫度重動繼電器動作發出信號，解開主變端子箱內198號端子后，接地消失。

　　3)多點接地

　　如果直流系統存在多點非金屬性接地，微機絕緣監測裝置可將所有接地支路找出。如果在這些接地點中存在一個或一個以上的金屬性接地，微機絕緣監測裝置只能尋找距離該裝置最近的一條金屬性接地支路。這是因?yàn)樾盘?hào)源發射的信號波已被這條支路短路，其它的非金屬性接地點和離該儀器較遠的金屬接地不再有信號波通過，故其他接地點是查不出來的，只有先將最近的一條金屬性接地支路故障排除后，才能依次尋找第二條最近的金屬性接地點，依此類推，直至將所有接地支路找出。

　　對于兩點及多點接地，需同時斷開兩路或幾路直流回路，接地才能消失。要注意斷開每一路接地點時，觀察直流電壓恢復升高的情況，從而將接地點一路一路的消除。

　　拉路時，本著先室外后室內的原則，在切斷各專用直流回路時，切斷時間不得超過3S，此時不論回路接地與否均應合上。當發現某一專用回路接地時，應分別取下各支路保險。

　　3.查接地注意事項

　　1)做好異常處理準備

　　拉路時應事異常處理的準備工作，如某站2號主變冷卻器控制直流取自整流型保護直流，在整流型保護直流消失時將造成主變冷卻器全停，故拉路前必須準備充分，一旦冷卻器全停要手動投入。

　　2)防止保護誤動

　　一般的保護裝置出于反措的要求一般都有防止直流電源消失保護誤動的措施，對重要設備事先要采取措施如申請調度斷開保護跳閘壓板，退出高頻保護等。某站1號主變低阻抗保護誤動造成事故就是一次接地查找時因?yàn)闆](méi)斷開保護跳閘壓板就拉直流所致。

　　4.人工故障排除方法

　　變電站的直流接地雖然是復雜的，無論是常規保護還是微機保護，其故障的排除法是一致的。采用拉路尋找分段處理的方法，以先信號和照明部分，后操作部分;先室外部分后室內的原則。根據現場的故障排除經驗，對其方法進行整理如下：

　　1)首先確定是正極接地還是負極接地，測量正負極對地電壓，有效區分是正極接地還是負極接地。

　　2)兩段母線之間的區分，使查找的接地不會大范圍擴大，確定發生直流接地在哪一段。

　　3)如果有直流接地選線的裝置，不能準確確定，有誤報的現象，請退出運行中的直流接地檢測儀。

　　4)如果站內二次回路有在施工的或有檢修試驗的應立即停止，拉開其工作電源，看信號是否消除。

　　5)采用分段分部位拉路法，操作電源一定要由蓄電池供電，先停下重要的回路，如信號回路和照明回路等。

　　應按照下列順序進行

　?、?斷合現場臨時工作電源

　　② 斷合故障照明回路

　?、?斷合信號回路

　?、?斷合閘回路

　　⑤ 斷合附助設備

　?、迶嗪闲铍姵鼗芈?/p>

　　5.查找直流接地故障的技巧

　　1)查找及時。因直流接地故障常常隨環境、氣候的變化而變化，十分不穩定，造成難以查找的事故隱患，只要出現故障應立即查找。

　　2)定期巡檢直流系統的對地絕緣。不一定故障出現時再去查找排除。利用精度較高的查找裝置定期對各個直流回路進行檢查，記下絕緣較差的直流回路，待氣候漸濕時，再重點監測。目前已有部分電廠和變電站采用此法，并已開始建立這種經常性的工作(主要在500KV變電站和部分接地較多的30萬KW以上發電機組)。

　　3)按序查找，先信號回路，事故照明回路，再操作回路，控制回路，保護回路。先重點檢測絕緣情況較差的回路。

　　4)對環路供電的直流系統應先斷開環路開關，如果客觀上已斷不開的環路(此類情況現場情況很多)，應對檢測到的接地故障回路(環路接地，表現出來一般都是兩個以上回路)其接地精度仔細分多樣，找出接地更嚴重的回路，繼續查找。

　　5)選用高精度的查找裝置，對接地告警比較嚴重的，大部分情況都并非一點接地，應用精度較高的檢測裝置區分不同故障程度的回路，從接地故障嚴重的回路的入手。

　　五、查找直流系統接地故障的深層次分析

　　據現場使用情況反映，絕大部分查找直流系統接地故障的裝置都不是很好用，其原因要從直流系統接地說起，由于發電廠、變電站的直流系統是一個龐大的、復雜的直流電源網絡，所接設備多，母線、小母線層層分布，回路縱橫交錯，客觀上增大了查找直流接地故障的難度。

　　1.關于分布電容的討論

　　我們知道電容的特性是對直流呈現開路，對交流呈現一定阻抗特性，其阻抗的計算公式Zc=1/2πfC其中f為交流信號頻率，C為電容量，C越大，該電容呈現的容抗就越小，頻率越高，該電容呈現的容抗也越小。

　　變電站、發電廠直流系統的對地分布電容情況是直流系統越大，回路越復雜，所接設備越多，系統呈現的對地分布電容也越大，

　　按現場運行經驗，變電站、發電廠直流系統的對地分布電容還與發電廠、變電站的投運時間有關，投運時間越長的變電站，分布電容也更大，一般來說，如果查找直流接地的檢測裝置以疊加低頻交流檢測信號方式在直流系統上，假設點的交流信號頻率f=2Hz(目前絕大多數裝置都采用5Hz)，那么，直流系統的分布電容對檢測裝置所疊加的低頻交流信號.

　　2.對直流系統接地故障的定義標準的討論

　　上面說過直流接地是指直流系統正或負極對地絕緣阻抗值降低到某個規定值或某個設定值時，我們稱直流系統發生了接地故障。

　　電力系統對直流系統的接地故障目前尚無統一的標準，各個廠站按各自的要求將接地故障報警值按對地電壓不平衡情況定義。

　　直流系統絕緣監測普遍采用平衡電橋方式來判定對地絕緣，即為正或負對地絕緣降低時，平衡電橋失去平衡，絕緣監測指示上正對地或負對地電壓會升高或降低。由于平衡電橋回路選用的電阻目前尚無統一標準。各直流屏生產廠家均有不同的平衡電橋電阻取值，就現場實際運行情況，平衡電橋的電阻取值從1K—36K不等，這樣僅僅用對地電壓的變化來說明接地故障的程度，顯然不是十分準確的。直流系統對地的絕緣情況，準確的說，應該用阻抗來衡量。發達國家的電力系統，對一座較大規模的發電廠、變電站，直流系統對地絕緣阻抗的報警值設定在50KΩ，目前我國一些全套引進進口設備，管理先進的個別發電廠(如大亞灣核電站)，直流系統絕緣告警值仍沿用國外標準，設為50KΩ。

　　事實上絕大部分的電廠、變電站，由于種種原因，其接地故障報警值一般設在5K—25K之間，有些甚至更低。這就形成一個直流系統接地故障的怪圈，運行水平高、管理嚴格的發電廠、變電站，比運行水平低、管理松散發電廠、變電站的直流接地故障概率似乎還高。個別運行水平低下的變電站一兩年也難有直流接地故障報警。其根本在于直流系統絕緣監測平衡電橋電阻取值的極大差異，造成對地絕緣整定值過低，無法真正體現實際的絕緣情況。哪怕斷路器因直流系統接地故障有過誤跳，也查不到事故真正原因。

　　3.關于多點接地及閉合環路接地，正負同時接地的討論

　　多點接地、環路接地、正負同時接地是查找直流系統接地故障的難點，這類接地故障對系統危害更大。“拉回路”是難以拉出接地回路的。目前應用中的無論是直流接地選線裝置還是便攜式查找接地裝置，絕大部分都無力處理以上的接地。因?yàn)榇祟?lèi)接地故障較為復雜，要求檢測設備具有相當高的精度，抗分布電容指標較高，否則就會出現誤報，使檢測無法進行。環路接地檢測時，要能精確區分接地環路的不同位置接地程度的差異，經分析比較，逐步逼近真正的接地故障點。同樣多點接地，無論是處于同一回路，還是分處于不同回路，在主回路上還能判別，往下查找已查不出接地支路或分支路，檢測設備的精度顯然不夠。如果檢測設備的抗分布電容干擾指標不夠，還可能會出現更多誤報。正負同時接地，目前大部分直流系統絕緣監測，已不能有效的報告接地故障，平衡電橋方式判定出的，僅僅是正接地故障和負接地故障，同時接地時對地絕緣的差值。因此，定期巡檢直流系統的對地絕緣，對運行安全要求較高的發電廠、變電站已十分必要。綜上所述，用儀器查找直流系統接地，最重要的是要解決直流系統分布電容的干擾，提高查找檢測設備的檢測精度，解決受對地分布電容干擾大和多點接地、環路接地的誤報問題。

　　六、直流絕緣監測裝置的認識

　　裝置的構成

　　直流系統只能有一個接地點，即絕緣監察繼電器的接地點。絕緣監察繼電器是利用平衡電橋原理，當直流系統的正極或負極對地絕緣阻抗降低到某一規定值或設定值，即使正對地電壓或負對地電壓差使電橋失去了平衡，發生了變化就可判定絕緣。它是由信號回路和監察回路(直流絕緣監察繼電器KVI，轉移開關SM和電壓表PV)組成。如圖2所示。按其功能又可分為信號部分和測量部分。

　　A.信號部分

　　圖所示的右部為絕緣監察裝置的信號部分，由絕緣監察繼電器KVI及信號(音響和光字牌HL)組成，R+、R-分別為假設的正、負母線對地絕緣電阻，用虛線相連接。R1、R2及R+、R-組成電橋接線。KVI中的R1、R2的數值要求相等(通常選R1=R2=1000Ω)，KD為高靈敏度的干簧管繼電器，KC為中間繼電器。正常情況下，正、負母線對地絕緣電阻R+、R-相等，繼電器KD線圈中只有微小的不平衡電流流過，繼電器不動作。當有一母線對地絕緣下降時，由于R+≠R-，所以電橋失去平衡，繼電器KD線圈中只有微小的不平衡電流流過，當次電流達到其動作值時，繼電器KVI動作：KD啟動，其動合觸點閉合啟動KC繼電器，KC的動合觸點閉合，發出“母線對地絕緣電阻下降”的信號(但不能分清是正母線還是負母線電阻下降)。

　　B.測量部分

　　在圖的左半部畫出了由轉換開關SM和電壓表PV組成的測量部分。當有母線對地絕緣降低時，信號部分先發出“母線絕緣降低”的音響和光字牌信號，值班人員將SM開關依次打至“+母線對地電壓”和“-母線對地電壓”，則SM的2-1、4-5接通和5-8、1-4接通，分別測出+母線對地的電壓值和-母線對地的電壓值，電壓值低者即絕緣有損壞。然后根據已知的電壓表內阻RV及直流母線工作電壓U，用計算的方法求成正、負極母線的對地絕緣電阻。

　　C.對繼電器KD的要求

　　在下圖中有一個人工接地點，是為測量母線對地電壓用的，當直流回路中再有任一個短路接地點時，將會形成短路回路。為防止在直流回路中由此短路電流引起其他繼電器發生誤動作，則繼電器KD的線圈必須具有足夠大的電阻值，一般對220V直流系統選用RKD=30kΩ的線圈，其啟動電流為1.4mA。于是，為防止繼電器發生誤動作，回路中的其他繼電器線圈的啟動電流都應大于1.4mA。所以，在220V直流系統中，當任一母線的絕緣電阻下降至15～20kΩ時，絕緣監察繼電器便會立即發出信號。

　　七、結論

　　為了防止直流系統網絡其他任何一點發生接地時而引起繼電器的誤動，減少不必要的故障，要求絕緣監測繼電器的線圈具有足夠大的電阻值，最好是采用光電原理或高阻(500KΩ以上)使直流系統的正式負極對地之間沒有一個真正的接地點，假如直流系統一旦發生一點接地，只有一個接地點，監測裝置就能及時發現也不會發生誤動和拒動事故，同時兩段監測上的絕緣繼電器并列運行也不會造成任何事故，以適應電力系統和安全穩定。開發一種高阻抗的直流接地監測裝置是能大大提高直流系統安全運行，也是一件十分有益的事情。
