《電力系統繼電保護反事故措施要點》規定：經控制室零相小母線N600連通的幾組電壓互感器的二次回路必須有且只能有一點接地。但由于施工等原因，電壓互感器二次回路常發生多點接地故障，給系統的安全運行帶來嚴重危害。為此，南網總調下發了《關于防止發電廠變電站保護用電壓互感器二次回路多點接地的通知》(調繼〔2009〕10號)，明確要求電壓互感器二次回路需按以下原則接地：“經控制室零相小母線(N600)連通的幾組電壓互感器二次回路，只應在控制室將(N600)一點接地;對于各電壓等級N600分別接地的情況，必須確保各電壓等級的電壓互感器二次回路間無任何電聯系”。由于目前針對N600接地情況缺乏適用的檢測方法，往往造成電壓互感器二次N600回路接地點隨著變電站一次設備改造的進行而逐漸增多的情況。因此，找到一種可以在設備不停電情況下進行電壓互感器二次回路兩點(或多點)接地的檢測方法是非常有意義的。本文以某站電壓互感器多點接地故障查找為例，探討電壓互感器多點接地快速查找新方法。
1：由于一個變電站站的接地網之間并非完全的等電位，因此當電壓互感器中性點在開關場和控制室分別接地時，兩接地點之間出現的電位差將造成中性點電壓相位偏移，使測量數據不準確。如此時系統發生接地故障或遭受雷擊，變電站接地網將流過大故障電流，兩接地點之間將產生很大的電位差，此時實際流入保護裝置的電壓已不能正常反映一次電壓幅值和相位，必然破壞保護的正常工作狀態，甚至導致嚴重后果;同時，這個附加地電位差分量會引起故障所在相保護繼電器拒動或誤動(反向誤動或正相超越)，對系統的安全運行造成很大影響。
2：正常情況下，電壓互感器二次回路電纜對地分布電容C、電壓互感器二次電壓U1以及永久一點接地形成回路，而由于分布電容很小，呈現出高阻抗，因此N600接地回路中的電流值I基本上有分布電容C容抗和二次電壓U1決定，數值較小。當N600只在控制室存在一個永久接地點時，增加滑線電阻R而拆除原永久一點接地后，調節滑線電阻R，測量電流I的大小幾乎不變。而當電壓互感器二次回路存在兩個及以上接地點時，因兩接地點存在電位差U1，兩接地點構成的回路中，N600電流將因滑線電阻R的變化而明顯變化。
目前，系統中常用的判斷電壓互感器電壓二次回路N600是否一點接地檢查的方法是電阻法。電阻法檢測電壓互感器二次回路N600一點接地的電路圖如圖1所示，其步驟如下。
圖1電阻法檢查電壓互感器二次回路N600一點接地電路圖
(1)合上刀閘K，斷開控制室一點接地的聯接線。
(2)調整滑線電阻R為0Ω，合上刀閘K1，斷開刀閘K，用高精度鉗型電流表測量滑線電阻R上電流。
(3)合上刀閘K，斷開刀閘K1，滑線電阻R增加為10Ω;合上刀閘K1，斷開刀閘K，測量滑線電阻R上電流。
(4)對滑線電阻R上電流進行分析，根據電流變化判斷電壓互感器二次回路N600存在兩點(或多點)接地。
在通過電阻法的基礎上確認有兩點接地后，可用電流法來排除接地點具體在哪條支路上。
(1)按照?qǐng)D1接好試驗接線，合上刀閘K，調整滑線電阻R為10Ω，斷開控制室一點接地的聯接線，合上刀閘K1。
(2)用高精度鉗形電流表鉗住N600支路，斷開刀閘K，測量鉗住N600支路電流值;合上刀閘K，測量同一N600支路電流值。
(3)在對每一條支路的合、斷刀閘測出同一支路電流值進行比較，電流沒有發生變化，該支路N600線不存在接地點;電流發生變化，該支路N600線存在接地點。
3
3.1查找原理
(1)一條導線一端接地，另一端加上微小電壓時，內部會有相應的電流信號。
(2)假如此線中間沒有接地，則電流信號波形和大小在起點和終點相似或相同。
(3)假如此線存在多點接地，則接地點兩邊的電流信號波形和大小不同。
3.2查找方法

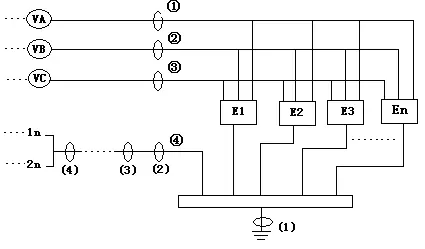

根據N600接線的特征，考慮在N600總線及A、B、C三相各鉗入一個可移動的高精度鉗形電流互感器，如圖2所示。對N600的對地電流及A、B、C三相的負荷電流進行實時檢測，根據檢測到的電流大小和波形進行分析判斷，從而判斷電壓互感器接地情況。這種方式可有效濾除系統不平衡電流的干擾，實現電壓互感器多點接地的準確判斷，同時可判斷哪組電壓互感器存在多點接地故障。
圖2電壓互感器接線簡圖
3.3判斷的依據
繼電保護裝置電壓輸入的中性點(n點)常設在控制室接地，若發生兩點接地，則電壓互感器二次回路上將出現另一個接地點(如開關場m點)。當?shù)鼐W(wǎng)中有電流流過時，接地電網各點間電位將不再完全相等。
